Para modificar o formato da chamada de furo, edite sua definição no arquivo calloutformat.txt.
Veja abaixo um exemplo de edição do arquivo calloutformat.txt.
Usando o código da biblioteca de símbolos, você pode posicionar os símbolos e organizá-los na definição de cada tipo do Assistente de Furação. Por exemplo, <MOD-DIAM> cria um símbolo de diâmetro. O final do arquivo contém as descrições em texto das variáveis.
*as variáveis válidas do Assistente de Furação são as seguintes:
*VARIABLE- *<hw-type>
- *<hw-std>
- *<hw-fsttyp>
- *<hw-fstsze>
- *<hw-cbdepth>
- *<hw-cbdia>
- *<hw-cdrlang>
- *<hw-cdrldepth>
- *<hw-cdrldia>
- *<hw-csang>
|
DESCRIPTION*- Tipo
- Padrão
- Tipo de componente de fixação
- Tamanho do componente de fixação
- Profundidade do rebaixo
- Diâmetro do rebaixo
- Ângulo contrabroca
- Profundidade contrabroca
- Diâmetro contrabroca
- Ângulo de escareamento
|
Para usar o arquivo de definição:
- Localize o tipo de furo adequado.

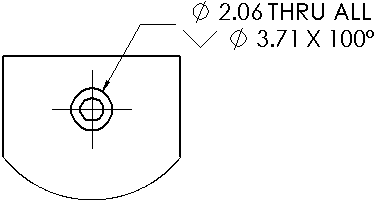

Definição de um furo escareado passante:
COUNTERSINK-THRU=<MOD-DIAM> <hw-thruholedia> <hw-thru>;\
<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
- Modifique a definição.

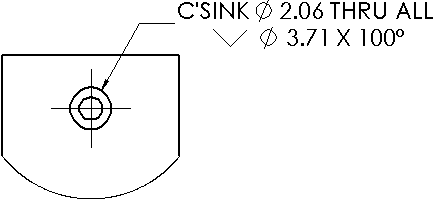

Neste exemplo, o texto C'SINK e um espaço são adicionados antes do símbolo <MOD-DIAM>:
COUNTERSINK-THRU=C'SINK <MOD-DIAM> <hw-thruholedia> <hw-thru>;\
<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
