Conjuntos de seleção

Você pode adicionar os itens selecionados em um modelo e salvar as seleções como um conjunto de seleção.

Em montagens, somente os conjuntos de seleção da montagem são exibidos quando você clica em Salvar seleção. Nas peças, apenas os conjuntos de seleção da peça são exibidos. Para visualizar os conjuntos de seleção, na árvore de projeto do FeatureManager, expanda Conjuntos de seleção .

A visualização automática da pasta Conjuntos de seleção é habilitada em Ferramentas > Opções > Opções do sistema > FeatureManager em Exibir/ocultar itens da árvore.

Você pode arrastar um item selecionado da árvore de projeto do FeatureManager ou de um conjunto de seleção para outro. Não é possível arrastar itens de um conjunto de seleção de montagem para um conjunto de seleção de peças.

Criar ou adicionar a conjuntos de seleção

Para criar ou adicionar a conjuntos de seleção:

  1. Abra um modelo e selecione vários itens na árvore de projeto do FeatureManager ou na área de gráficos.

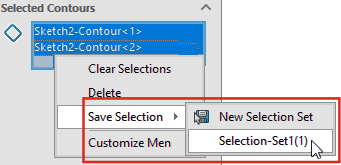

    Nas caixas de grupo do PropertyManagers, você pode selecionar entidades, clicar com o botão direito do mouse e salvá-las em conjuntos de seleção.

  2. Clique com o botão direito do mouse nas seleções e clique em Salvar seleção.
    • Para adicionar um item a um novo conjunto, clique em Novo conjunto de seleção .
    • Para adicionar um item a um conjunto existente, clique em Select-Set#(##), em que # indica a ordem de criação e ## indica o número de itens no conjunto.

      Uma marca de seleção ao lado de um conjunto de seleção indica que o item selecionado faz parte dele.

    • Você pode adicionar comentários aos conjuntos de seleção e eles aparecem na pasta Comentários na árvore de projeto do FeatureManager®.

  3. Na árvore de projeto do FeatureManager, expanda Conjuntos de seleção para mostrar o conjunto de seleção.

Atualizar entidades em um conjunto de seleção

Para atualizar entidades em um conjunto de seleção:

  1. Na árvore de projeto do FeatureManager, selecione um conjunto de seleção em Conjuntos de seleção .
  2. Na árvore de projeto do FeatureManager ou na área de gráficos, CTRL + selecione ou desmarque os itens realçados.
  3. Continue pressionando CTRL e clique com o botão direito nos itens selecionados e clique em Atualizar conjunto de seleções.
    Os itens selecionados são adicionados ao conjunto de seleção.

Remoção de seleções e conjuntos de seleção

Você pode remover seleções individuais de conjuntos de seleção ou remover todo um conjunto de seleção a partir da pasta Conjuntos de seleção.

Para remover as seleções dos conjuntos de seleção:

  1. Na árvore de projeto do FeatureManager, expanda Conjuntos de seleção e o conjunto de seleção que deseja modificar.
  2. Clique com o botão direito do mouse na seleção para remover e clique em Remover do conjunto de seleção.

Para remover conjuntos de seleção a partir da pasta Conjuntos de seleção :

  1. Expanda Conjuntos de Seleção .
  2. Clique com o botão direito do mouse no conjunto de seleção e clique em Remover conjunto de seleção.
