Chamadas de posicionamento

As chamadas de posicionamentos identificam as entidades posicionadas na área de gráficos, facilitando a visualização dos sistemas de posicionamento. Elas fornecem ferramentas para executar funções comuns de posicionamentos e identificar e solucionar erros de posicionamento.

Para ver as chamadas de posicionamento:

1. Clique com o botão direito do mouse em um componente e selecione Exibir posicionamentos ou Exibir erros de posicionamento.
2. Na janela que é aberta, selecione um ou mais posicionamentos.

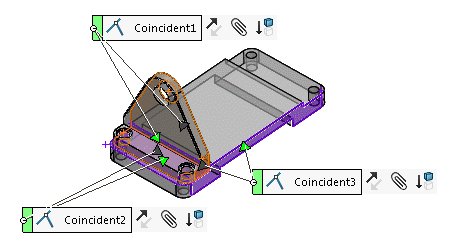

Chamadas aparecem para os posicionamentos selecionados. Cada posicionamento tem uma chamada, com linhas apontando para as entidades posicionadas. As setas das linhas de chamada ( e ) apontam na direção do chão.

Na chamada, clique para executar as seguintes funções de posicionamento:

	Inverter alinhamento do posicionamento	Alterna o alinhamento dos vetores normais às faces posicionadas. Os vetores podem apontar na mesma direção (alinhados) ou em direções opostas (antialinhado).
	Inverter dimensão	(Somente para posicionamentos de Distância e Ângulo .) Inverte a direção em que a dimensão é aplicada.
	Editar	Abre o PropertyManager de Posicionamento para que você possa editar o posicionamento.
	Suprimir	Suprime o posicionamento para evitar que ele seja solucionado.

São exibidos ícones de erros e avisos nas chamadas dos posicionamentos com problemas.

	Aviso	O posicionamento foi atendido, mas está envolvido na sobredefinição da montagem.
	Erro	O posicionamento não foi atendido. Você pode clicar em Forçar posicionamento na chamada para forçar a solução do posicionamento, o que irá quebrar outro posicionamento. Você pode executar iterações desta operação de forçar os posicionamentos para descobrir qual o que tem problemas.
