Autodimensionamento de componentes

Quando você explode vários componentes em uma etapa, é possível espaçá-los igualmente ao longo do eixo.

Para espaçar automaticamente os componentes:

  1. Selecione dois ou mais componentes.
  2. Arraste uma alça da tríade para explodir os componentes.


    Os componentes selecionados são movidos e um espaço igual é mantido entre eles à medida que você os arrasta. Componentes paralelos mantêm-se paralelos.
  3. No PropertyManager, em Opções , selecione uma opção de caixa delimitadora:
    Centro da caixa delimitadora

    Ordena o espaçamento automático pelo centro da caixa delimitadora.

    Trás da caixa delimitadora

    Ordena o espaçamento automático pela parte de trás da caixa delimitadora.

    Frente da caixa delimitadora

    Ordena o espaçamento automático pela parte da frente da caixa delimitadora.

  4. Opcional: Edite a etapa de explosão das seguintes maneiras:

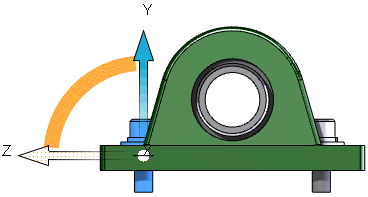

    • usando as alças para arrastar , para mover os componentes e alterar sua ordem na cadeia.
    • Arraste um componente para outro componente de posicionamento para manter o posicionamento.
    • alterando a distância do espaçamento automático. No PropertyManager, em Opções, mova o controle deslizante de Espaçamento.
    • Arraste os componentes depois do arraste inicial para recolher e, em seguida, exploda os componentes em outra direção.
