Extrudar em 2D para 3D

É possível realizar a extrusão de recursos base e outros com a opção Converter em extrusão (barra de ferramentas 2D para 3D) com esboços parciais.

Ressalto/base extrudado na barra de ferramentas Recursos, aceita somente esboços completos.

Para realizar a extrusão de um recurso:

  1. Edite um esboço.
  2. Selecione as entidades de esboço necessárias ao recurso.
    Não é necessário selecionar o esboço completo.
  3. Mantenha a tecla Ctrl pressionada e selecione um ponto (em qualquer esboço) como ponto de início da extrusão.
    Se você não selecionar um ponto de início, ou se selecionar um ponto no esboço editado, o plano do esboço será considerado o ponto de início.
  4. Clique em Converter em extrusão (barra de ferramentas 2D para 3D) ou em Ferramentas > Ferramentas de esboço > 2D to 3D > Extrudar , e clique na área de gráficos para estabelecer a direção da extrusão.
    O PropertyManager de Base-Extrude é aberto.
  5. Edite as propriedades no PropertyManager de Extrusão da base.
    Para a conversão de 2D para 3D, é possível especificar a profundidade da extrusão cega selecionando a entidade de esboço. Clique em Profundidade e selecione uma entidade no esboço.
  6. Clique em OK .
Exemplo de extrusão na conversão 2D para 3D

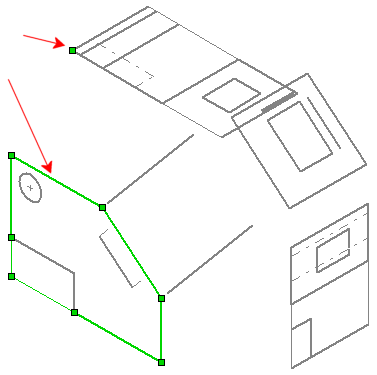

Selecione as entidades de esboço (no esboço Frontal, abaixo à esquerda) como a extrusão base.

Mantenha pressionada a tecla Ctrl e selecione um ponto inicial (vértice superior esquerdo no esboço Superior).

Clique na área de gráficos para estabelecer a direção da extrusão.

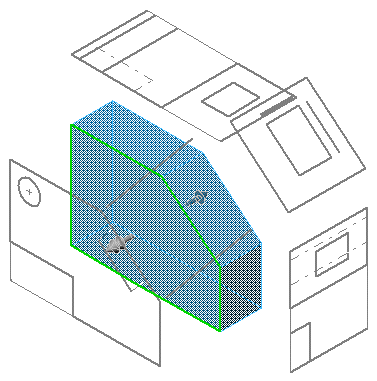

No PropertyManager Base-Extrusão, clique em Profundidade e selecione a linha mostrada para especificar a profundidade da extrusão.
