Um posicionamento de largura restringe uma guia entre duas faces planas.
As referências da largura podem incluir:
- Duas faces planas paralelas
- Duas faces planas não paralelas (com ou sem inclinação)
- Uma face cilíndrica ou eixo

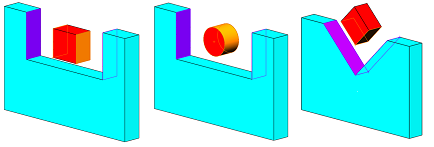

Exemplos:
Para adicionar um posicionamento de largura:
- Clique em Posicionamento
(barra de ferramentas Montagem) ou em .
- Na guia Avançado, clique em Largura
.
-
Em Seleções de posicionamento:
-
Selecione duas faces planas, ou uma face cilíndrica ou eixo, para Seleções de largura 1.
-
Selecione duas faces planas, ou uma face cilíndrica ou eixo, para Seleções de largura 2.
-
Em Tipo de posicionamento, selecione uma restrição:
| Opção |
Descrição |
|---|
| Centralizado |
Centraliza uma guia na largura de uma ranhura. Se a distância para as seleções de largura for igual, somente a restrição Centralizada estará disponível.
|
| Livre |
Movimenta livremente os componentes dentro dos limites das faces ou planos selecionados em relação aos componentes. |
| Dimensão |
Define a distância ou dimensão de ângulo de um conjunto de seleção para o conjunto oposto de seleção de faces ou planos mais próximo. |
| Porcentagem |
Especifica a distância ou o ângulo com base em uma dimensão de valor percentual de um conjunto de seleção definido para o centro do outro. |
- Clique em
. Os componentes se alinham de modo que a guia seja centralizada entre as faces da ranhura. A guia pode transladar ao longo do plano central da ranhura e girar sobre um eixo normal ao plano central. O posicionamento de largura impede a guia de transladar ou girar lateralmente.
