Arrastar para posições no Controlador de posicionamento

Você pode arrastar componentes para as posições no Controlador de posicionamento.

Por padrão, os valores de posicionamento no PropertyManager determinam as posições dos componentes na área de gráficos. Se você preferir arrastar os componentes na área de gráficos, pode fazer com que os valores de posicionamento no PropertyManager sejam determinados pelas posições para onde você arrasta os componentes na área de gráficos. Os botões do PropertyManager permitem alternar os posicionamentos entre acionados e acionadores.

Para arrastar componentes:

  1. No PropertyManager, siga um destes procedimentos:
    • Clique em Tornar todos os posicionamentos acionados .
    • Clique em Tornar este posicionamento acionado à direita da caixa de entrada numérica para um ou mais posicionamentos individuais.
    Estado do posicionamento Descrição
    Acionador O valor na caixa de posicionamento aciona a posição dos componentes na área de gráficos.
    Acionado O valor na mate caixa é acionada pela posição para a qual você arrasta os componentes na área de gráficos.
  2. Na área de gráficos, arraste os componentes para a frente e para trás.
    Você pode arrastar os componentes por todo o intervalo de valores dos posicionamentos. Conforme você arrasta os componentes:
    • No PropertyManager, os valores dos posicionamentos acionados são alterados.

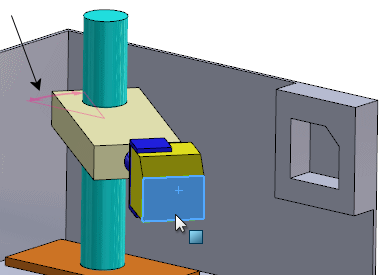

    • Na área de gráficos, as setas indicam os graus de liberdade permitidos pelos posicionamentos.

  3. Arraste os componentes para o local desejado.


  4. Clique em Adicionar posição , digite um nome e clique em OK.
