Uso de uma tabela de calibres/dobras para atribuir parâmetros de chapa metálica

É possível usar a tabela de calibres de chapa metálica para atribuir valores à peça inteira.

Entretanto, você pode substituir os valores de espessura e raio com valores diferentes do predeterminado na tabela de calibre/dobra de chapa metálica em recursos específicos, como flanges de aresta.

Para controlar os valores de espessura e raio de dobra:

  1. Abra uma peça de chapa metálica, clique com o botão direito do mouse no recurso Chapa metálica e clique em Editar recurso fm_edit_feature_button.png.

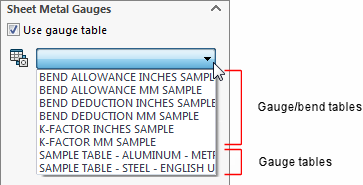

  2. Em Calibres de chapa metálica, selecione Usar tabela de calibres para selecionar a tabela de calibres/dobras de chapa metálica e obter os valores de espessura e de raio de todos os recursos subsequentes.
  3. Em Parâmetros de chapa metálica, para controlar a espessura, execute uma das operações a seguir:
    • Selecione um calibre na tabela.
    • Selecione Substituir espessura para editar o valor da espessura.
  4. Selecione Substituir raio para editar o valor do raio da dobra.
