Criar uma tabela de furos

  1. Clique em Tabela de furos Tool_Hole_Table.gif (barra de ferramentas Tabela) ou em Inserir > Tabelas > Tabela de furos.
  2. Defina as opções no PropertyManager.
  3. Na área de gráficos, selecione um vértice para especificar a Origem.
    Você pode selecionar um eixo X e um Y para definir o vértice da referência. Também é possível arrastar a referência de origem na posição correta depois de inserir a tabela.
    hole_table_vertex.gif hole_table_angled.gif
    Vértice selecionado como origem Arestas selecionadas como os eixos X e Y
  4. Selecione as arestas de furos ou uma face do modelo para incluir todos os loops de corte dentro dos limites da face.
    Se a vista de desenho for exibida em Estrutura de arame tool_Wireframe_View.png ou Linhas ocultas visíveis Tool_Hidden_Lines_Visible_View.png, você poderá selecionar os furos não passantes na face oposta para incluir na tabela de furos. Esses furos são denominados LADO MAIS DISTANTE.
  5. Para adicionar mais vistas de desenho à tabela, clique em Próxima vista no PropertyManager e repita as etapas 3 e 4.
  6. Clique em PM_OK.gif.
  7. Se você não tiver selecionado Anexar ao ponto de âncora, clique na área de gráficos para colocar a tabela.

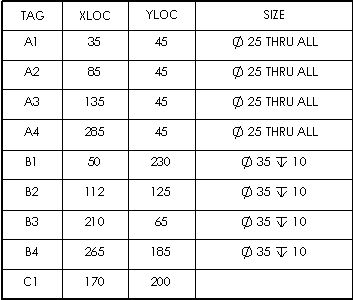

    A tabela é colocada no desenho com notas adicionadas perto dos furos.
    hole_table2.gif hole_table2.gif
