Criar membros secundários entre pontos e alterar perfis

Para criar membros secundários entre pontos e alterar perfis:

  1. Clique em Membro entre pontos para o Tipo de membro secundário.
  2. Altere a orientação do modelo clicando em Visualização (Imediata) > Vista esquerda e selecione os membros secundários exibidos.
  3. Altere o perfil do membro secundário:
    1. Clique na guia Perfil.
    2. Para Tipo, selecione tubo retangular - Configurado.
    3. Para Tamanho, selecione 70 x 40 x 5.
  4. Em Parâmetro do membro, clique em para adicionar um membro secundário.
    Clique em para excluir o membro secundário selecionado.
  5. Opcional: Ajuste o offset usando Offset do primeiro membro e Offset do segundo membro e inverta-o para o membro selecionado em Parâmetro do membro.

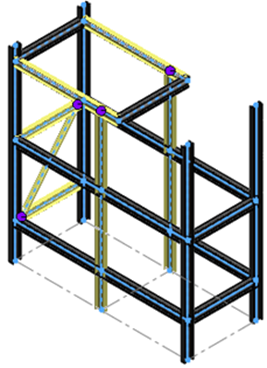

  6. Altere a orientação do modelo clicando em Visualização (Imediata) > Isométrica.
  7. Libere o PropertyManager e clique em .
  8. Clique em Sistema estrutural no Canto de confirmação para sair do modo de sistema estrutural.
O PropertyManager Gerenciamento de canto é exibido. Cantos simples são destacados no modelo.
