Personalizar o arquivo de tolerância geral

Você pode personalizar o arquivo de tolerância geral usado no DimXpert para adaptá-lo às suas necessidades específicas de projeto.

Para personalizar o arquivo de tolerância geral:

  1. Na pasta especificada em Opções do sistema > Locais de arquivos > Arquivo de tolerância geral DimXpert , use o Microsoft Excel para abrir o arquivo general tolerances.xlsx.
    O arquivo contém as seguintes seções:
    Linear. Especifica intervalos e tolerâncias para dimensões lineares.
    Aresta quebrada Especifica intervalos e tolerâncias para dimensões de chanfro e filete.
    Dimensão de ângulo Especifica intervalos e tolerâncias para dimensões angulares.
    Unidades Especifica as unidades de medida para valores lineares e angulares da tabela.
  2. Em Unidades, defina as unidades de medida para os valores da tabela.
    Se você usar o arquivo de tolerância geral em um modelo que usa unidades diferentes, os valores serão convertidos automaticamente para corresponder às unidades do modelo.
  3. Personalize os valores do arquivo.
    Por exemplo:

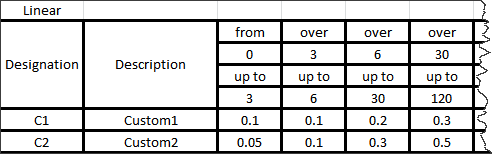

    1. Para modificar Personalizado1 para dimensões lineares, localize a seção Linear.


    2. Altere os valores na linha Personalizado1.
      Por exemplo, para alterar a tolerância de 0,2 para 0,3 para as dimensões lineares que estão no intervalo acima de 6 e até 30, você poderá alterar o valor Personalizado1 correspondente de 0,2 para 0,3.

    A formatação do arquivo de tolerância geral deve ser mantida. Se você alterar a formatação, o arquivo não será reconhecido como válido e os valores padrão serão usados. Por exemplo, não reorganize as células nem deixe células em branco.
  4. Salve o arquivo do Microsoft Excel.
    Você deve carregar o arquivo de tolerância geral sempre que atualizar valores nele ou que alterar seu local.
  5. Para carregar o arquivo:
    1. Clique em Ferramentas > Opções > Propriedades do documento > DimXpert.
    2. Em Tolerância geral, em Classe de tolerância, selecione uma classe personalizada.
    3. Clique em Carregar personalizada e, em seguida, clique em OK para confirmar sua seleção.
