Identificação de faces que requerem suporte

A guia Visualização do PropertyManager Print3D permite executar uma análise de visualização para identificar faces que requerem suporte durante a impressão 3D.

Impressoras têm regras diferentes para ângulos faciais que requerem suporte. Geralmente, se o ângulo de uma face se estende por mais de 45º em relação à base de impressão, a face deve ser suportada com o uso da geometria de suporte durante a impressão 3D.

Para identificar faces que requerem suporte:

  1. Clique em Arquivo > Print3D.
  2. Na guia Visualização do PropertyManager, em Construir análise, selecione Exibir faces que requerem suporte.
  3. Defina o ângulo a partir da vertical para definir o limite do suporte.
    Esse é o ângulo acima do qual você deve acrescentar suportes para evitar que o modelo seja recolhido durante a impressão.
  4. Para definir a cor das faces que precisam ou não de suporte:
    1. Para Cor da face do suporte, clique em Editar cor.
      Selecione a cor a ser usada e clique em OK.
    2. Para Suportes não necessários, clique em Editar cor.
      Selecione a cor a ser usada e clique em OK.

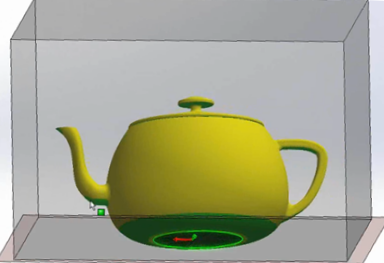

    As cores que você selecionar são refletidas no modelo.

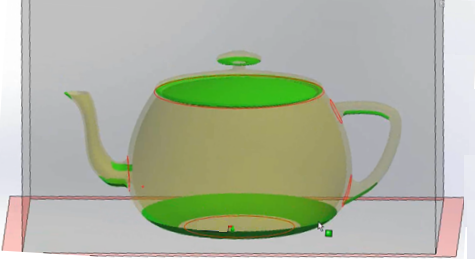

  5. Clique em Exibir como transparente para tornar transparente a geometria que não precisa de suporte para que você possa ver mais facilmente as áreas que precisam de suporte.
  6. Clique em .
