Converter uma peça importada em uma peça de chapa metálica

Você pode converter qualquer peça importada do tipo chapa metálica em uma peça de chapa metálica do SOLIDWORKS.

A peça importada deve ter espessura constante.

Se a peça que você está convertendo tem um recurso de conformação, ele será excluído. Você pode reaplicar o recurso após a conversão.

Para converter uma peça de chapa metálica importada:

  1. Importe a peça.
  2. Clique em Converter em chapa metálica (barra de ferramentas Chapa metálica) ou Inserir > Chapa metálica > Converter em chapa metálica.
  3. No PropertyManager, em Parâmetros de chapa metálica, selecione a face fixa.

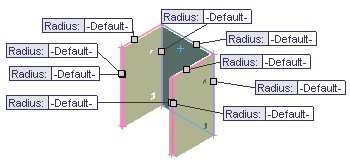

  4. Em Arestas de dobra, clique em Coletar todas as dobras.
    Isso seleciona todas as dobras preexistentes e a espessura da peça importada.

    Você também pode selecionar as arestas de dobra manualmente.
  5. Clique em .
