Aparagem de cantos complexos

Quando você atribui um membro como a ferramenta de aparar, o membro estende-se na área de gráficos. Este exemplo mostra como atribuir um membro como a ferramenta de aparagem e outro membro como o corpo de aparagem plana.

1. Abra um modelo que inclua três ou mais membros que se interceptam.
2. Na Árvore de projeto do FeatureManager, clique com o botão direito em Gerenciamento de cantos e clique em Editar recurso .

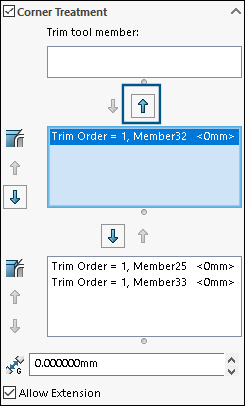

   A guia Complexo do PropertyManager de Gerenciamento de cantos é exibida. Em Tratamento de canto, Aparar corpo lista todos os membros que se interceptam.

3. Selecione um membro em Aparar corpo e clique em para movê-lo para o Membro da ferramenta Aparar.


4. Selecione outro membro em Aparar corpo e clique em para movê-lo para Aparagem plana.
5. Em Opções de aparagem planar, selecione Aparagem planar de primeiro contato ou Aparagem planar de contato completo.

   Você também pode especificar Automático ou Definido pelo usuário para ajustar a ferramenta Aparar e uma medida de Intervalo .

6. Aplique zoom na interseção dos cantos na área de gráficos para exibir o efeito de corte.
7. Clique em .
