Usar fontes vazadas

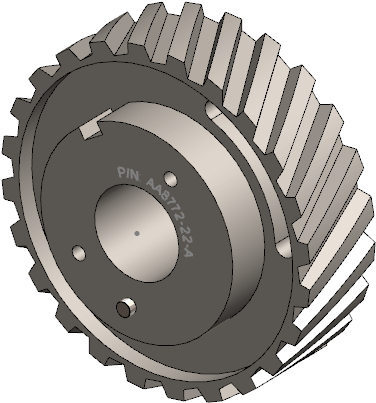

Você pode usar fontes vazadas quando aplicar texto de esboço a peças ou montagens para gravação a laser, jato de água e para usinagem controles numéricos de computador (CNC).

As fontes vazadas também são chamadas fontes de linha única, avc ou loop aberto. Use a fonte regular OLFSimpleSansOC para todas as fontes vazadas.

Não há recurso para simular usinagem ou gravação para fontes vazadas. Você deve deixar os esboços para gravação ou usinagem como independentes para serem referenciados mais tarde por equipamentos CAM ou CNC.

Para usar fontes vazadas:

  1. Clique em Ferramentas > Entidades de esboço > Texto.
  2. No PropertyManager, em Texto, desmarque Usar fonte do documento.
  3. Clique em Fonte.
  4. Na caixa de diálogo Escolher fonte, em Fonte, selecione a fonte OLF SimpleSansOC.
  5. Selecione outras opções e clique em OK.
