PropertyManager de Restrições de montagem

Filtros de restrição

Use os filtros de restrição para ocultar ou exibir os tipos de restrição.

Botão coincident.png Coincidente
Botão concentric.png Concêntrico
Botão dim_lin_horiz.png Distância
Botão tangent.png Tangente

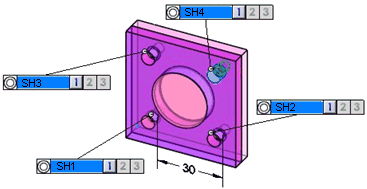

  Exibir &padrões Exibe restrições de padrão. Quando desmarcada, as restrições de cada instância do padrão são exibidas.
Exibir padrões selecionada Exibir padrões desmarcada
  Usar filtro &inteligente Oculta as restrições que não estão próximas do recurso considerado.
  • O plugue é montado na caixa.

  • Filtro inteligente selecionado. Somente as opções para o furo lateral do lado mais próximo são exibidas para os ressaltos B3 e B4.

  • Filtro inteligente desmarcado. Os dois recursos de ressalto do plugue recebem restrições concêntricas para os dois furos laterais, do lado mais próximo e do lado mais distante, da caixa

Montagem de tolerância

Lista as peças e seus estados de restrição.

A peça requer uma restrição.
PM_Constrained.gif A peça tem no mínimo uma restrição.

Restrições

Lista detalhes sobre as restrições aplicadas por peça.

Pares de restrições com suporte

  Ressalto Cone Furo* Linha de interseção Entalhe Plano Ranhura Largura
Ressalto X X X - - - X X
Cone X X X - X - X X
Furo* X X X - X - X X
Linha de interseção - - - X - X - -
Entalhe - X X - X - X X
Plano - - - X - X - -
Ranhura - X X - X - X X
Largura - X X - X - X X
Você pode aplicar restrições entre padrões de furos*, entalhes ou ranhuras.

*: Furo inclui cilindros, furos com rebaixo, furos escareados e furos simples

Legenda:

X: Com suporte

-: Sem suporte ou não aplicável
