Assistente de Furação

Use a página Assistente de Furação para configurar padrões, tipos e furos do Assistente de Furação. Você também pode atribuir componentes de fixação inteligentes a cada tipo de furo padrão. Para simplificar a configuração, selecione padrões de furos somente para as ferragens que você usa.

Para acessar a página Assistente de furação:

  1. No Windows, clique em Iniciar > Versão Ferramentas do SOLIDWORKS > Versão Configurações do Toolbox.
  2. No SOLIDWORKS, clique em Configurar na caixa de diálogo Opções do sistema - Assistente de furação/Toolbox .
  3. Clique em 1 - Assistente de furação.
Procure os padrões usando o painel esquerdo ou clicando nas pastas no painel direito. Você pode marcar ou desmarcar itens no painel direito.
Na primeira vez que você usar essa página, um texto com dicas aparece sobre o painel direito. Clique na dica para exibir o painel direito.

Painel esquerdo

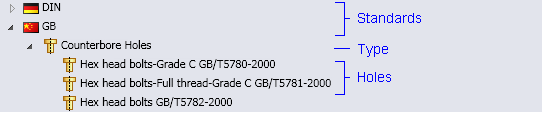

Em Padrões do Assistente de furação, o painel esquerdo lista padrões, categorias e tipos:

Painel direito

Para remover um item, desmarque a caixa de seleção. Quando um item é desmarcado, ele é desativado nos painéis direito e esquerdo até que você o selecione novamente.

Para abrir um padrão, categoria ou tipo clicando em uma pasta no painel direito. Clique em Recuar para ir para o nível imediatamente superior.

Para definir uma cópia de um padrão de furo, clique em Copiar padrão . Clique para excluir os padrões selecionados definidos pelo usuário.

Propriedades padrão

Clique em um nome de propriedade padrão e selecione ou desmarque os valores na lista à direita.

  Propriedades de furo A lista de propriedades varia de acordo com o tipo de furo. Propriedades comuns incluem dimensões (como Tamanhos) e Dados de rosca.

Os valores de propriedade selecionados determinam o número total de configurações de furos. Desmarque o tamanho e outros valores de propriedades para reduzir o número de configurações.

Propriedade Global Indica que a propriedade é compartilhada com outros furos no padrão.
Adicionar novo tamanho Abre a caixa de diálogo Adicionar novo tamanho, onde você pode adicionar um novo tamanho à lista de propriedades de dados de rosca e tamanho de furo.

Componentes de fixação inteligentes

  Componente de fixação inteligente Exibe o componente de fixação inteligente para o padrão selecionado do Assistente de furação.
  Reatribuir Permite a reatribuição do componente de fixação inteligente para os furos padrão do Assistente de furação.
