Salvar documentos do SOLIDWORKS como versões anteriores

A partir do SOLIDWORKS 2024, você pode salvar peças, montagens e desenhos do SOLIDWORKS criados na versão mais recente do SOLIDWORKS como documentos totalmente funcionais em uma versão anterior do SOLIDWORKS. Você pode salvar documentos de volta para as duas versões anteriores. O Pack and Go também oferece suporte a essa funcionalidade.

Você pode salvar arquivos do SOLIDWORKS 2024 como versões do SOLIDWORKS 2023 ou do SOLIDWORKS 2022. Esta compatibilidade com a versão anterior permite compartilhar arquivos com outras pessoas que usam uma das duas versões anteriores do SOLIDWORKS. Não é possível estender a compatibilidade da versão anterior além dessas duas versões.
Os usuários do SOLIDWORKS devem ter uma assinatura ativa para acessar esse conteúdo. Por padrão, os usuários do 3DEXPERIENCE são assinantes ativos.

Fluxo de trabalho

Neste processo, você deve tratar manualmente os itens incompatíveis. Itens incompatíveis, conforme descrito na tabela abaixo, são itens que não existem ou não são suportados na versão anterior selecionada.

Recomendação: O tratamento de itens incompatíveis pode alterar significativamente um modelo. Salve uma cópia do modelo atual e exclua os itens incompatíveis atuais nessa cópia antes de salvá-la em uma versão anterior.

Para salvar um documento do SOLIDWORKS em uma versão anterior:

  1. Abra ou salve um documento do SOLIDWORKS na versão mais recente do SOLIDWORKS.

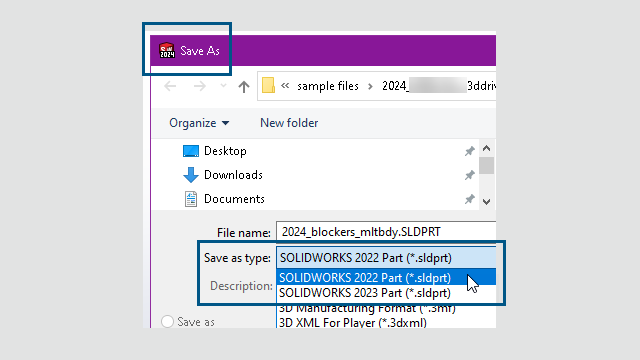

  2. Clique em Arquivo > Salvar como.
  3. Na caixa de diálogo, em Salvar como tipo, selecione a versão anterior para a qual deseja salvar o documento e clique em Salvar.

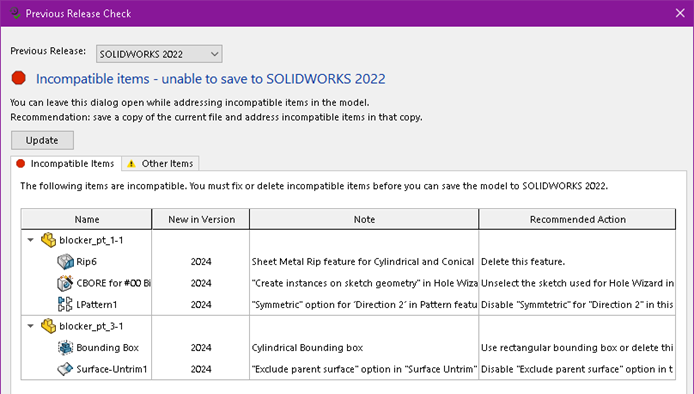

    Quando o documento contém Itens incompatíveis ou Outros itens, conforme descrito abaixo, a caixa de diálogo Verificação de versão anterior é exibida. Do contrário, o software salva o documento na versão anterior.

    Para abrir essa caixa de diálogo a qualquer momento, clique em Ferramentas > Avaliar > Verificação de versão anterior .
    Aba Descrição
    Itens incompatíveis Lista os itens que você precisa remover manualmente antes de poder salvar o arquivo na versão anterior do SOLIDWORKS. Quando você remove ou edita os itens incompatíveis, isso pode alterar as propriedades de massa, o tamanho, a forma ou pode alterar as propriedades de massa, o tamanho, a forma ou o comportamento de reconstrução do modelo.

    Em alguns casos, você deve excluir o item incompatível. Em outras instâncias, alterar uma opção de recurso pode remover o item incompatível. A lista de itens incompatíveis está ordem que eles são exibidos primeiramente na árvore de projeto do FeatureManager.
    Outros itens Lista itens que o software remove automaticamente no processo Salvar. Esses são itens que não afetam a reconstrução, as propriedades de massa ou a topologia do documento, como itens de exibição, como anotações ou informações sobre desenhos.
    Se o documento contiver somente Outros itens e nenhum Item incompatível, na guia Outros itens, clique em Continuar com Salvar para salvar o documento na versão anterior.

    Quando você remove todos os Itens incompatíveis, uma mensagem confirma que o documento é totalmente compatível com a versão anterior selecionada.

  4. Repita o processo de salvamento para salvar o arquivo na versão anterior.
