Ao importar um arquivo STEP grande usando o 3D Interconnect, você pode aplicar filtros antes da importação. Isso permite importar componentes selecionados do arquivo usando a janela Importar Filtro.

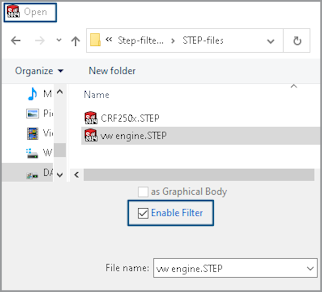

Ao selecionar
Ativar filtro durante a importação do arquivo STEP (), você pode:

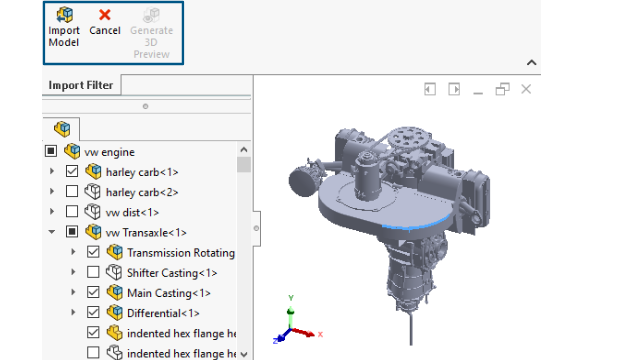

- Visualizar a estrutura do produto STEP semelhante à árvore de projeto do FeatureManager.
- Selecionar e remover componentes da estrutura do produto STEP.
- Clique com o botão direito em Componentes e clique em Manter componentes ou Excluir componentes para selecionar ou remover vários componentes de uma só vez.
- Gere uma visualização gráfica minimalista (com menos detalhes,como a exclusão de aparências) na área gráfica com Gerar prévia 3D
.
- Clique em Importar modelo
ou em Cancelar depois de visualizar o modelo minimalista filtrado ou diretamente sem gerar a visualização gráfica.
Importar um arquivo STEP grande é mais rápido com desempenho aprimorado, dependendo do número de objetos que você selecionar ao aplicar filtros. Isso também ajuda a trabalhar com um modelo simplificado.
