Os atributos estendidos de um desenho em anotações agora são expandidos para exibir os detalhes da aprovação. Agora você pode visualizar os detalhes do aprovador por meio das anotações em 3DPlay ou 3DMarkup.
Benefícios: Você pode rastrear o ciclo de vida de um desenho visualizando suas propriedades na visualização.

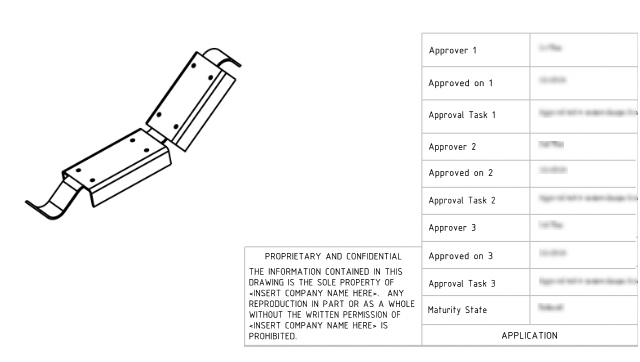

O processo de liberação do desenho envolve vários aprovadores. Se você visualizar um desenho no 3DPlay ou 3DMarkup, as informações sobre o processo de liberação do desenho (a lista de aprovadores, a tarefa associada e a data de aprovação) estarão por meio das anotações.
As propriedades de $PLMPRP são indexadas de acordo com a ordem de aprovação. Os atributos compatíveis são:
ea_releasedby.i: representa o aprovador (em tempo) "io " do desenho.ea_releaseddate.i: representa a data em que a aprovação (em tempo) "io " é definida no desenho.ea_releasedtask.i: representa o título da tarefa usado quando a aprovação (em tempo) "io" é definida no desenho.
Na caixa de diálogo de propriedades do SOLIDWORKS, por padrão, você pode propor três aprovadores, mas pode aumentar esse número.
