PropertyManager Зеркальное отражение

Функция зеркального отражения в PropertyManager используется для зеркального отображения элементов. В деталях можно зеркально отобразить грани, элементы и тела. В сборках можно зеркально отобразить элементы сборки.

Чтобы открыть этот PropertyManager, выполните следующие действия.

  • В детали нажмите кнопку Зеркальное отражение на панели инструментов "Элементы" или выберите Вставка > Массив/Зеркало > Зеркально отразить.
  • В сборке нажмите Элементы сборки (вкладка Сборка в CommandManager) и нажмите Зеркально отразить или нажмите Вставка > Элемент сборки > Зеркально отразить.

Зеркально отразить грань/плоскость

(Доступно в деталях и сборках.)

Зеркально отразить грань/плоскость Указывает плоскость для зеркального отражения.

Выберите плоскость или плоскую грань.

Дополнительно отразить грань/плоскость

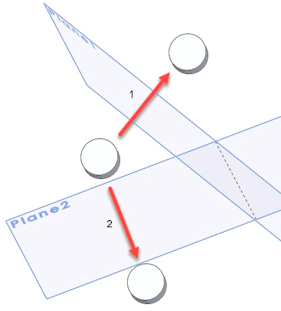

Используется только в деталях. Элемент можно зеркально отразить по двум плоскостям одновременно в одном элементе. Выбрать плоскость или плоскую грань.

Дополнительно отразить грань/плоскость Указывает вторичную плоскость для зеркального отражения в дополнение к первой плоскости.
  Отразить только исходный элемент Доступно, если вторичная плоскость перпендикулярна первой плоскости.

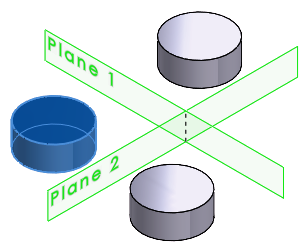

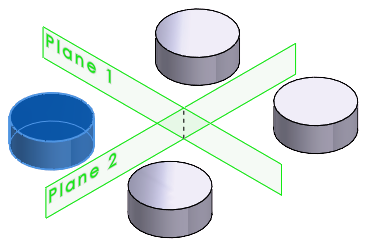

Перпендикулярные плоскости Флажок Отразить только исходный элемент установлен Флажок Отразить только исходный элемент снят

Зеркально отразить элементы

(Доступно в деталях и сборках.)

Зеркально отразить элементы Выберите элементы для зеркального отражения.

Выберите один или несколько элементов.

Зеркально отразить грани

(Доступно только в деталях.) Целесообразно использовать для импортированных моделей, в которых были импортированы грани, составляющие элемент, но не сам элемент.

Зеркально отразить грани Указывает грани для зеркального отражения.

В графической области выберите входящие в элемент грани, которые требуется зеркально отразить.

Копировать тела

(Доступно только в деталях.)

Зеркальное отражение твердого тела/поверхности Указывает твердые тела и тела поверхности для зеркального отражения.

Выберите одно или несколько тел.

Параметры

  Геометрический массив Зеркально отражает только геометрию элементов (грани и кромки), а не весь элемент.
Необходимо выбрать этот параметр в том случае, если в многотельной детали зеркально отражаются элементы одного тела на другое тело.

Параметр "Геометрический массив" ускоряет создание и перестроение элемента. Однако невозможно создавать геометрические массивы элементов, грани которых слиты с остальной деталью.

  Объединить твердые тела (Доступно при зеркальном отражении твердых тел.) Объединяет исходные и зеркально отраженные твердые тела в одно твердое тело.
  Сшить поверхности (Доступно при зеркальном отражении тел поверхности.) Объединяет исходные и зеркально отраженные тела поверхности в одно твердое тело.
  Распространить свойства видимости Зеркально отражает свойства видимости (цвета, текстуры и данные условного изображения резьбы) исходного объекта к зеркально отраженному объекту.
  Полный предварительный просмотр
  Частичный предварительный просмотр

Влияние сборки на элементы

(Доступно при зеркальном отражении элементов в сборках или многотельных деталях.) Указывает тела или компоненты, на которые влияет элемент.
  • Для многотельных деталей см. Область действия многотельных деталей.
  • Для сборок см. Область действия в сборках.
