PropertyManager Сплайн

Чтобы открыть окно Сплайн PropertyManager, выполните одно из указанных ниже действий.

  • Создайте новый сплайн. Окно PropertyManager появится при двойном нажатии для завершения создания сплайна.
  • Выберите существующий сплайн.

Существующие взаимосвязи

PM_relations_existing.gif Взаимосвязи Отображение взаимосвязей, выводимых автоматически во время создания эскиза, или создаваемых вручную с помощью инструмента Добавить взаимосвязи. При выборе взаимосвязи в списке условное обозначение выделяется в графической области.
PM_information.gif Информация Отображение состояния выбранного объекта эскиза (Полностью определен, Недоопределен и т.д.).

Добавить взаимосвязи

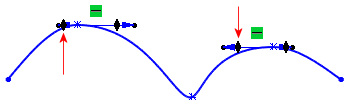

Можно добавлять взаимосвязи между точками сплайна, между маркерами сплайна, а также между маркерами сплайна и внешними объектами эскиза. Выбор появляется при наличии в эскизе соответствующей геометрии.

Радиальное направление касательной ограничено.

Параметры

  Вспомог. геометрия Преобразует объект во вспомогательную геометрию.
  Отобразить кривизну Отображает PropertyManager Степень кривизны и добавляет кривизну в сплайн.


  Поддерживать внутр. непрерывность Поддерживает внутреннюю непрерывность сплайна.

Когда флажок Поддерживать внутреннюю непрерывность снят, кривизна резко понижается.


Когда флажок Поддерживать внутреннюю непрерывность снят, кривизна понижается плавно.


Следующие параметры доступны только для сплайнов, имеющих маркеры касания на каждом конце. Значение по умолчанию - Стандартное.
  Повышенная степень Увеличивает или уменьшает степень сплайна. Можно контролировать степень сплайна путем перетаскивания маркеров.
  Стандарт Отображается при исходном создании сплайна или, если снят флажок Повышенная степень.
spline_2point_standard.gif spline_2point_raised_degree.gif
Стандарт Повышенная степень

Параметры

Укажите любую подходящую комбинацию следующих параметров, чтобы определить сплайн, если он не ограничен взаимосвязями.

PM_Spline_Point.gif Точка сплайна Высвечивает выбранную точку сплайна в графической области.
PM_Start_X_Coordinate_Spline.gif Координата X Указывает координату x точки сплайна.
PM_Start_Y_Coordinate_Spline.gif Координата Y Указывает координату y точки сплайна.
PM_Radius_of_curvature.gif Радиус кривизны Управляет радиусом кривизны в любой точке сплайна. Радиус кривизны появляется только при выборе инструмента Добавить элемент управления кривизной Tool_Add_Curvature_Control_Spline_Tools.gif на панели инструментов «Инструменты сплайна» или в контекстном меню и добавляет к сплайну указатель кривизны.
Кривизна Отображает радиус кривизны в точке добавления элемента управления кривизной. Кривизна появляется при добавлении указателя кривизны на сплайн.
PM_Tangent_Magnitude_1.gif Величина касания 1 Контролирует левый вектор касания путем изменения кривизны сплайна в точке сплайна.
PM_Tangent_Magnitude_2.gif Величина касания 2 Контролирует правый вектор касания путем изменения кривизны сплайна в точке сплайна.
PM_Tangent_Radial_Direction.gif Радиальное направление касательной Контролирует направление касательной, изменяя угол наклона сплайна относительно оси координат X, Y или Z.
PM_Tangent_Polar_Direction.gif Полярное направление касательной. Управляет углом подъема вектора касания относительно плоскости, размещенной в точке, перпендикулярной точке сплайна.
Также можно добавить на маркеры сплайна размер.
  Управление касанием Предоставляет управление сплайном с помощью Величины касания и Радиального направления касательной.
  Сбросить этот маркер Возвращает выбранный маркер сплайна в исходное состояние.
  Сбросить все маркеры Возвращает все маркеры сплайна в исходное состояние.
  Ослабление сплайна При рисовании сплайна в первый раз и при отображении управляющего многоугольника для изменения формы управляющего многоугольника можно перетащить любой его узел. Если в результате перетаскивания сплайн получился неплавным, повторно выберите сплайн, чтобы отобразить окно PropertyManager, и выберите Ослабление сплайна в разделе Параметры, чтобы повторно назначить параметры (сгладить) формы сплайна. При перетаскивании узла управляющего многоугольника команда Ослабление сплайна снова становится доступной.
  пропорциональный Сохраняет форму сплайна при перетаскивании конечной точки; размер всего сплайна изменяется пропорционально.
