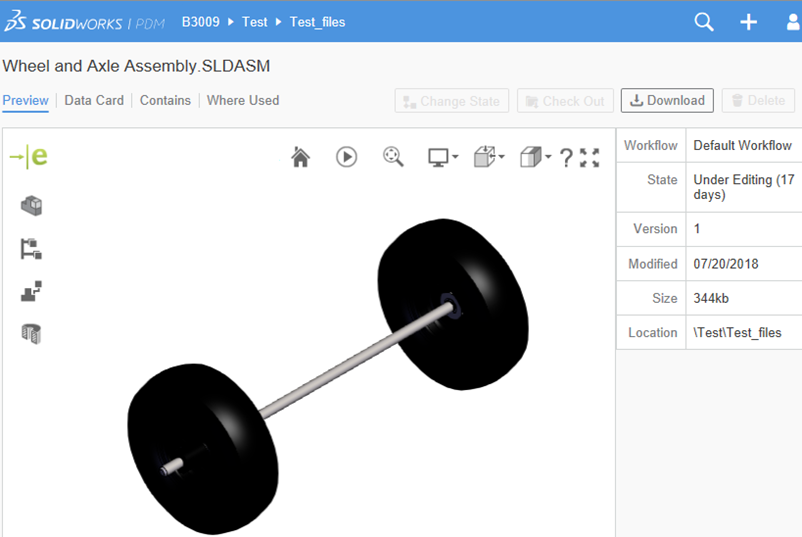

| Значок eDrawings |
Показывает, что это предварительный просмотр eDrawings. |
| Компоненты |
Отображает список компонентов файла. При нажатии каждой детали она выделяется в графической области. |
| Конфигурация |
Отображает список конфигураций файла. |
| Разнести |
Управляет расширением разнесения с помощью регулятора. |
| Разрезы |
Создает плоскости поперечных сечений. |
| Сброс |
Возврат модели или чертежа к состоянию при открытии. При выборе команды Сброс все вращения, панорамирования, перемещения компонентов и изменения ориентации отменяются.
|
| Анимированные виды |
Анимация модели. |
| Изменить в размер экрана |
Располагает модель в графической области. |
| Окклюзия |
Управляет затуханием рассеянного света, чтобы отобразить объект, как при пасмурном дне. |
| Перспектива |
Отображает перспективный вид модели. |
| Ориентация видов |
Отображение вида, например вида спереди, сзади, слева, справа, сверху, снизу и изометрического вида. |
| Отображение |
Отображает модель в каркасном виде, с затененным корпусом или в закрашенном виде. |
| Справка |
Отображает жесты мыши и экрана для вращения, панорамирования, масштабирования и установки модели по ширине экрана. |
| Полноэкранный режим |
Отображает предварительный просмотр в рамках всего окна браузера. Нажмите снова для выхода из полноэкранного режима.
|
