Список сил контакта/трения

При контакте двух граней в зоне контакта возникают сбалансированные внутренние силы. Может быть составлен список внутренних сил, возникающих вследствие контакта. Нормальные силы и силы трения возникают на гранях компонентов с типами контактов «Нет проникновения», «Горячая посадка» и «Виртуальная стенка». Программа составляет список X-, Y- и Z-составляющих указанной силы для выбранных объектов и всей модели.

Для получения списка сил реакции выполните анализ, нажмите правой кнопкой мыши папку Результаты и выберите Список результирующих сил. В окне Параметры выберите Сила контакта/трения.

Также можно нажать Консультант по результатам > Список сил контакта (Диспетчер команд Simulation).

Выбор

Плоскость, ось или система координат Отображает список результатов, относящихся к выбранному объекту.
Единицы измерения Укажите единицы измерения выходных данных.
Грани, Кромки или Вершины Отображение списка выбранных объектов.
part.png Компоненты Отображение списка выбранных компонентов.
Временной шаг Доступно только для нелинейных исследований и испытаний на ударную нагрузку. Устанавливает количество временных шагов для создания списка сил реакции.
  Доступно для нелинейных исследований и испытаний на ударную нагрузку. Отображает время, соответствующее выбранному шагу эпюры.
  Обновление Обновление результатов на основании текущих выбранных объектов.

Сила контакта/трения

Перечисляются X-, Y- и Z-компоненты сил контакта (перпендикулярные) и трения, а также результирующие силы контакта или трения для выбранных объектов и всей модели.

Тип силы   Выберите один из указанных ниже вариантов.

Нормаль

Представляет список перпендикулярных сил контакта.

Трение

Представляет список сил трения при контакте.

Итог

Данная суммарная сила является результирующей от нормальной силы и силы трения, рассчитанных для каждого узла выбранных объектов.

График реакций time_curve.png Доступно только для нелинейных исследований и испытаний на ударную нагрузку. Создаются двумерные эпюры хронологии для X-, Y-, Z-компонентов сил контакта и трения, а также для результирующей силы контакта для выбранных объектов и всей модели.

Параметры отображения

Отобразить результирующие силы Выберите, чтобы преобразовать три вектора силы (X-, Y- и Z- составляющие) в вектор равнодействующей силы. Отображается только вектор равнодействующей силы.

Параметры отчета

Сохранить в файле Сохраняет список сил контакта/трения в электронную таблицу Excel (*.csv) или текстовый файл (*.txt).
Копировать в буфер Копирует отображаемые результаты в буфер обмена. Скопированные данные можно вставить в документ Microsoft Word или Excel.

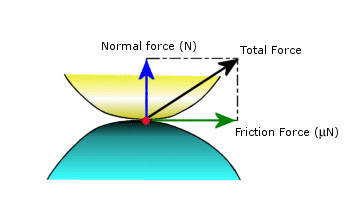

Пример силы контакта/трения
