Окно PropertyManager "Сохраненная область"

Добавьте в модель сохраненные области, которые не будут изменяться в процессе оптимизации топологии.

Можно заморозить области модели, контактирующие с другими деталями, такими как области опоры и области, которые образуют несущие поверхности. Эти области не участвуют в оптимизации топологии и остаются без изменений.

Чтобы получить доступ к окну PropertyManager "Сохраненная область", выполните следующие действия.

  • Нажмите правой кнопкой мыши Производственный контроль и выберите Добавить сохраненную область .
Грани для Набора 2 Выберите грани, которые останутся неизменными во время оптимизации.
Глубина сохраненной области Задайте глубину области, которая останется неизменной во время оптимизации.

Укажите глубину сохраненной области с требуемыми единицами измерения.

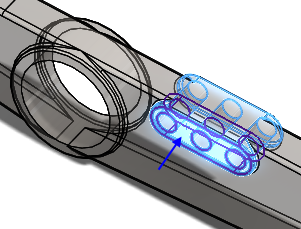

Предпросмотр геометрии Выберите для просмотра указанной геометрии, которая сохраняется во время оптимизации. Отобразится Предпросмотр геометрии для выбранной грани с глубиной сохраненной области.

Предпросмотр элемента сетки Выберите для просмотра элементов сетки указанной геометрии, которые будут сохранены в процессе оптимизации. Отображается "Предпросмотр элементов сетки" для выбранной грани с сохраненной областью определенной глубины.

Грани, на которых применена нагрузка и граничные условия, автоматически рассматриваются как замороженные области. Выберите Области с нагрузками и креплениями на вкладке Топология > Параметры.
