Отображение векторов в результатах силы противодействия

Чтобы отобразить векторы в результатах силы противодействия в исследовании Анализа движения:

  1. В исследовании Анализ движения нажмите Результаты и эпюры Tool_Results_and_Plots.gif (панель инструментов MotionManager).
  2. В PropertyManager в разделе Результат выберите Силы.
  3. В подкатегории выберите Сила противодействия.
  4. Выберите компонент результата, такой как Величина
  5. Выберите сопряжение для определения силы противодействия.
    Чтобы найти сопряжение для выбора, проще всего навести мышь на сопряжение в дереве MotionManager, что высветит это сопряжение в сборке в графической области.
  6. Выберите грань детали, используемой в определении сопряжения.
  7. Выберите Отобразить вектор в графическом окне.
    Необходимо верно определить вектор для доступа к данному параметру. Если Вы не выбрали сопряжение и одну из определяющих его деталей, то этот параметр скрыт.
  8. Нажмите .

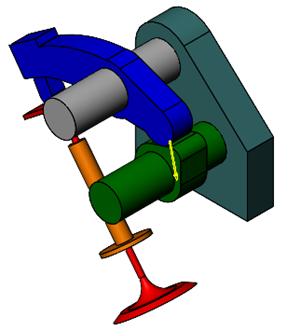

    Если движение уже было рассчитано, вектор отображается.
  9. Рассчитайте или заново воспроизведите движение, чтобы просмотреть вектор в симуляции движения.
