Группирование контактирующих компонентов

Если сборка включает компоненты, контактирующие во время движения, можно создать две группы компонентов Затем можно выполнить анализ контакта компонентов в различных группах и игнорировать контакт между компонентами внутри одной группы.

Контактная группа рассматривается как один компонент при расчете силы контакта.

С помощью контактных групп можно сократить время, затрачиваемое на расчет движения сборок с учетом контактов.

Чтобы определить контактные группы в исследовании Анализа движения:

  1. В исследовании Анализ движения нажмите Контакт Tool_3DContact.gif.
  2. В окне PropertyManager в разделе Тип контакта выберите Твердые тела Tool_3DContact.gif.
  3. В разделе Выбор нажмите Использовать контактные группы.
    Появятся два поля для выбора компонентов групп.
  4. Выберите компоненты для каждой группы.
    • Нажмите поле выбора для первой группы и выберите компоненты из дерева конструирования FeatureManager или графической области.
    • Нажмите поле выбора для второй группы и выберите компоненты.

    Цвет компонентов, указанных в графической области, совпадает с цветом поля выбора.

    Количество контактных пар в обеих группах указано в окне PropertyManager. Число контактных пар является результатом числа компонентов в каждой группе. Чем больше контактных пар, тем больше времени занимает расчет движения.

  5. Укажите остальные параметры контакта и нажмите , чтобы закрыть окно PropertyManager, или нажмите Оставить выбор после , чтобы определить другие объекты контакта.

Примеры наборов контактов

Возможно, Вам будет необходим более, чем один, набор контактов.

Например:

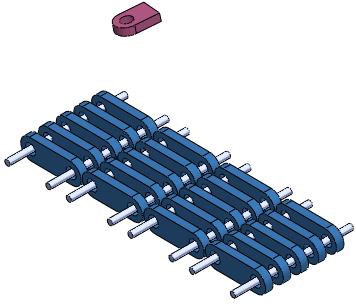

  • Деталь перемещается на катящемся столике с 10 колесами. Определим один набор контактов как группу контактов твердотельных элементов. Первая группа содержит 10 колес, в вторая группа содержит единственную деталь.
  • Группа из 4 резиновых шаров внутри стальной коробки. Определим два набора контактов:
    • Первый набор — это группа контактов твердотельных элементов: Четыре шара принадлежат одной группе, а коробка входит в другую группу.
    • Второй набор — это группа контактов твердотельных элементов, содержащая четыре шара. При создании набора контактов, содержащего 4 шара, создайте один набор с 6 контактами и укажите материал резина-резина.
