Следующие элементы необходимы для создания колена прямоугольного канала для использования в сборке маршрута канала. Обратите внимание, что имена функций и размеров, за исключением "Радиус сгиба@Дуга колена", "Угол сгиба@Дуга колена" и "Угол выравнивания@Эскиз1, могут изменяться в соответствии с требованиями дизайна.

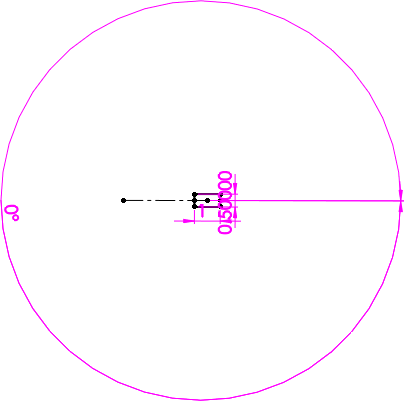

Эскиз колена прямоугольного канала
- Эскиз на плоскости справа называется Эскиз1.
- Квадратный или прямоугольный, созданный из исходного эскиза с размерами, имеет имя:
-
Высота@Эскиз1
-
Ширина@Эскиз1
-
Угол выравнивания@Эскиз1 (обязательный размер)
|
|
Высота@Эскиз1 = 0,50
Ширина@Эскиз1 = 1
|
|
|
Угол выравнивания@Эскиз1 = 0° (обязательный размер) Приведенное выше изображение представляет собой горизонтальный сгиб.
|
- Эскиз на верхней плоскости с именем Дуга колена и размерами имеет имя:
-
Радиус сгиба@Дуга колена (обязательный размер)
-
Угол сгиба@Дуга колена (обязательный размер)
Дуга колена должна быть создана после создания траектории Траектория-Тонкая1.
|
|
Радиус сгиба@Дуга колена = 1,5
Угол сгиба@Дуга колена = 90°
|
Радиус сгиба и угол сгиба
- Эскиз для точек соединения называется Эскиз2:
- Свойство точек соединения на плоскости справа называется Точка соединения1 с размерами и имеет имя:
-
Глубина@Точка соединения1
-
Ширина@Точка соединения1.
- Свойство точек соединения на плоскости спереди называется Точка соединения2 с размерами и имеет имя:
-
Глубина@Точка соединения2
-
Ширина@Точка соединения2.
|
|
Эскиз2: Точка соединения1 и Точка соединения2
|
По траектории
Траектория на верхней плоскости называется
Траектория-Тонкая1 с размерами и имеет имя
Толщина@Траектория-Тонкая1.
|
|
Толщина@Траектория-Тонкая1= 0,002 |
|
| Горизонтальный сгиб = 0° |
|
| Вертикальный сгиб = 90° |
