Сопряжение в узлах маршрутной сборки

В узле маршрутной сборки сопряжения можно добавлять сопряжения только на конечные соединительные части (фланцы или соединители). Если Вы удаляете сопряжения в фланце или вставляете фланец на конец сегмента трехмерного эскиза, расположение конечной соединительной части управляется трехмерным эскизом.

  • Если требуется, чтобы расположение конечной соединительной части управляло трехмерным эскизом, щелкните правой кнопкой мыши на конечной соединительной части и выберите Ограничить эскиз соединителем.
  • Чтобы восстановить первоначальное состояние, щелкните правой кнопкой мыши на конечной соединительной части и выберите Ограничить соединитель эскизом.

Расположение всех других компонентов в узле маршрутной сборки управляется трехмерным эскизом.

Ссылки на сопряжения

Воспользуйтесь ссылками сопряжений, когда возможно, для создания проекта маршрута. Использование ссылок сопряжений для размещения деталей более надежно и эффективно, чем использование Авто-сопряжений.

Всегда включайте ссылки сопряжений для таких компонентов маршрута, как фланцы. При попытке сопряжения компонентов маршрута после их размещения в сборке могут возникнуть конфликты в геометрии маршрутного эскиза.

Используйте одно имя для всех ссылок сопряжений, примененных к соединительным частям с одинаковыми свойствами. Фланец может быть прикреплен к любой насадке бака, если ссылки сопряжения всех насадок, а также фланец, обладают одним именем. Если одна из насадок обладает резьбой, дайте ей другое имя и назовите ссылки сопряжений фланца с резьбой соответствующим образом.

Чтобы убедиться, что детали маршрута были верно сопряжены, определите свойства ссылок на сопряжения идентичным образом. Например, если параметр Основной справочный объект в одной детали определен как Грань<1>, Совпадение, Не выровнены, он должен быть определен так же для второй детали. Этот принцип применяется к вторичным и третичным объектам.

Ссылки на сопряжения не используются при прикреплении компонента к эскизу маршрута, например, при перетаскивании тройника в маршрут для создания узла. В таком случае SOLIDWORKS выравнивает компоненты так, чтобы точка маршрута и точки соединения совпадали с линиями эскиза.

Правила применения ссылок на сопряжения

Примените следующие общие правила для размещения ссылок на сопряжения:

  • Добавьте две ссылки сопряжения в фитинг маршрута:

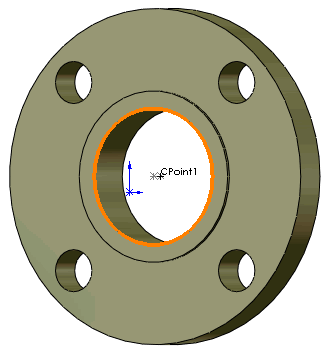

    • Добавьте первую ссылку сопряжения как сопряжение отдельной кромки для использования с Авто-сопряжениями, когда компонент сопряжения не обладает общей ссылкой сопряжения.

      Авто-сопряжения используют только первую ссылку, чтобы убедиться, что созданное Вами сопряжение отдельной кромки находится на первой позиции в списке.
    • Добавьте другую ссылку сопряжения для сопряжения фитинга с компонентами с ссылками сопряжений того же имени и типа.
      Используйте определенные типы сопряжений - совпадение и концентричность, а не сопряжения по умолчанию.
  • Добавьте сопряжения ссылок в порты деталей оборудования, добавляя одну ссылку на порт.
  • Если оборудование обладает несколькими каналами, добавьте ссылки на сопряжения для всех каналов или не добавляйте их вообще. Авто-сопряжения используются для размещения деталей, если отсутствуют ссылки на сопряжения в каналах.
  • Добавьте ссылки на сопряжения к компонентам, используемым в начале и конце маршрута. Обычно это фланцы или электрические соединители, но также это могут быть клапаны или колена.
  • Добавьте соответствующие ссылки сопряжений к электрическим компонентам и их соответствующим компонентам гнезд.
