Скрытие и отображение тел

При работе с многотельными деталями можно скрыть или отобразить поверхность или твердые тела с использованием параметра Вид > Скрыть/отобразить > Тела.

Чтобы скрыть и отобразить тела, выполните указанные ниже действия.

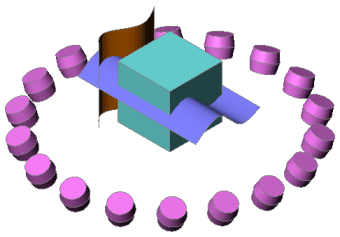

  1. Откройте документ, который содержит несколько твердых тел или тел поверхностей.
  2. Выберите Вид > Скрыть/отобразить > Тела.
  3. В PropertyManager в разделе Скрытые тела выберите тела в графической области в качестве Твердого тела/поверхности .
    При выборе тела оно становится прозрачным в графической области.

  4. Щелкните .

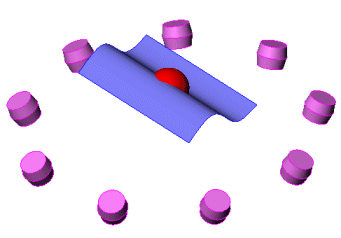

    Выбранные объекты остаются скрытыми.

  5. Для предварительного просмотра скрытых тел в дереве конструирования FeatureManager выполните одно из описанных ниже действий.
    • Для предварительного просмотра одного скрытого тела, выберите нужное тело.
    • Выбирая для предварительного просмотра несколько скрытых тел, удерживайте нажатой клавишу Shift или Ctrl.
    • Чтобы удалить предварительный просмотр, щелкните графическую область для отмены выбора тела.

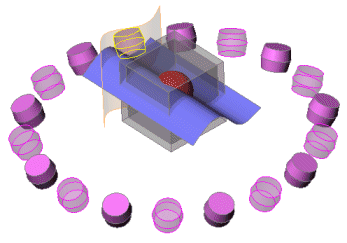

    Такое тело становится прозрачным в графической области.
  6. Еще раз выберите Вид > Скрыть/отобразить > Тела, чтобы открыть PropertyManager.
  7. Выберите полупрозрачные тела в графической области. Можно выбрать только некоторые или все полупрозрачные тела.
  8. Щелкните .

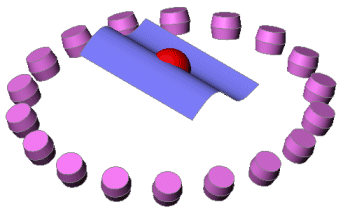

    Выбранные полупрозрачные объекты становятся видимыми.

    Можно также воспользоваться контекстным меню, чтобы скрыть поверхность, не используя PropertyManager (Менеджер свойств) для предварительного просмотра выбираемых объектов. Чтобы снова отобразить скрытую поверхность, выберите Вид > Скрыть/отобразить > Тела , затем выберите полупрозрачные тела в графической области и нажмите .

    Как и раньше, операции Скрыть или Отобразить можно выполнять из дерева конструирования FeatureManager, однако при этом не открывается PropertyManager, и модель не отображается в полупрозрачном состоянии.

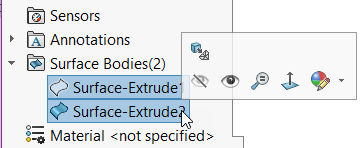

    При выборе нескольких тел, плоскостей или эскизов, которые имеют комбинацию отображаемых и скрытых состояний в дереве конструирования , на контекстной панели инструментов отображаются инструменты Скрыть и Отобразить .

    Можно нажать Скрыть или Отобразить, чтобы изменить состояние видимости всех выбранных объектов.
