Условные обозначения, используемые в дереве конструирования FeatureManager

В дереве конструирования FeatureManager в левой части окна SOLIDWORKS отображается контурный вид активной детали, сборки или чертежа.

В дереве конструирования FeatureManager используются следующие условные обозначения:

Отображается перед значком элемента и указывает, что элемент содержит связанные элементы. Нажмите , чтобы раскрыть элемент.
Чтобы свернуть все раскрытые элементы одновременно, нажмите Shift+C или нажмите правой кнопкой мыши на название документа в верхней части дерева и выберите Свернуть элементы.
Отображается перед элементами, деталями и сборками, если при изменении требуется перестроение модели.
Отображается после названия детали, если детали закреплены полосой заморозки.
Отображается во время обновления чертежного вида.

Эскизы

Перед именами эскизов могут находиться следующие символы:

(+) Переопределен
(–) Недоопределен
(?) Невозможно решить эскиз
Нет префикса Определен

Ошибки и предупреждения

Ошибки и предупреждения отображаются перед значками детали, элемента и эскиза. Диалоговое окно Что неверно? и подсказки описывают ошибки и предупреждения:

Ошибка в модели
Ошибка в элементе
Предупреждение о проблеме под узлом
Предупреждение о проблеме в элементе

Индикатор проблем для папок

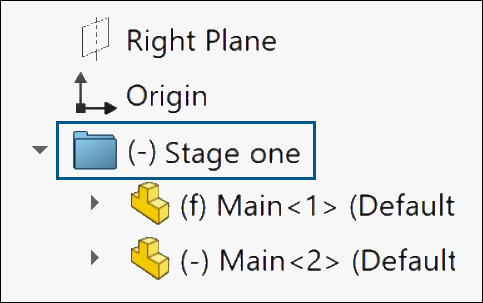

Рядом с именем папки появляется префикс (-), указывающий на наличие в папке компонентов с проблемами.

В деталях префикс указывает на то, что некоторые элементы имеют недоопределенные эскизы или отсутствующие ссылки. В сборках префикс указывает на то, что некоторые компоненты недостаточно ограничены.

Префикс также отображается, если подпапки содержат элементы или компоненты, которые имеют эти проблемы.

Сборка

В сборке после каждого компонента следует число, заключенное в угловые скобки, <n>, которое увеличивается на единицу каждый раз, когда добавляется еще один такой же компонент.

Положение компонентов сборки обозначается следующими символами:

(+) Переопределен
(–) Недоопределен
(?) Не решен
(f) Зафиксировано (заблокировано на месте)

Перед сопряжениями сборок ставятся следующие символы:

(+) Затрагивается при переопределении положения компонентов в сборке
(?) Не решен

Префиксы отображаются в имени папки, когда папка содержит переопределенные компоненты, определенные компоненты и только зафиксированные компоненты.

(+) Содержит хотя бы один переопределенный компонент.
(–) Содержит хотя бы один недоопределенный компонент.
(f) Содержит только зафиксированные компоненты.

Если папка содержит незафиксированный компонент, префикс "Фиксированный" не отображается в имени папки.

Внешние ссылки

Для состояния внешних ссылок после имени детали или элемента отображаются следующие символы:

–> Внешняя ссылка
-> * Заблокированная внешняя ссылка
-> x Неработающая внешняя ссылка
Чтобы скрыть символ x, нажмите меню Инструменты > Параметры > Параметры системы > Внешние ссылки и снимите флажок Отображать "x" в дереве элементов для разорванных внешних ссылок.
-> ? Внешняя ссылка вне контекста
{->} Элемент содержит эскиз с внешними ссылками
->{->} Элемент содержит внешние ссылки и эскиз с внешней ссылкой
{-> *x?} Элемент содержит эскизы с внешними ссылками в нескольких состояниях

Примеры обозначений внешних ссылок:

Элемент, который содержит эскиз с внешними ссылками Элемент, который содержит внешние ссылки и эскиз с внешней ссылкой Элемент, который содержит эскизы с внешними ссылками в нескольких состояниях
