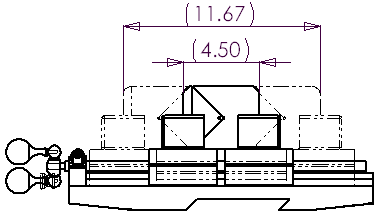

В чертежах сборок виды с альтернативным положением могут указывать диапазон движения компонента сборки, отображая этот компонент в различных положениях.
Можно наложить один или несколько видов с альтернативным положением на исходный вид штрихпунктирной линией.
- Можно нанести размер между основным видом и наложенным.
- Наложенный вид добавляется в дерево конструирования FeatureManager.
- Можно создать несколько наложенных видов в чертеже.
- Вид с альтернативным положением доступен для обрезанного вида и вырыва, однако недоступен для вида с разрывом и разреза.
- После создания наложенного вида его можно изменить на уровне сборки или чертежа.
