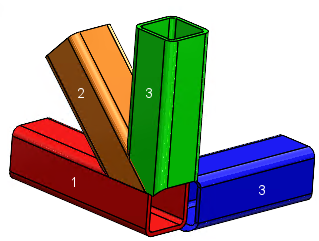

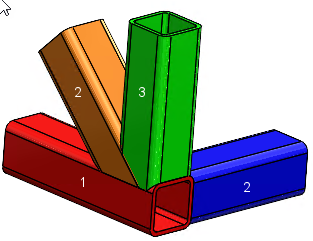

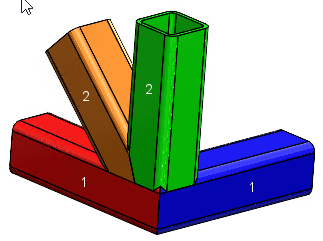

В этом разделе показаны примеры сложных углов с различными порядками отсечения.
Элемент в группе "Элемент инструмента отсечения"
В окне PropertyManager Сложный угол при перемещении элемента из группы Отсечение тела в группу Элемент инструмента отсечения оставшиеся элементы отсекаются. Отсечение основано на:
- порядке отсечения оставшихся элементов
- положении элемента, перемещенного в группу Элемент инструмента отсечения.

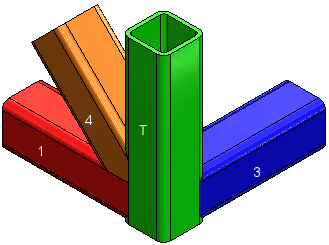

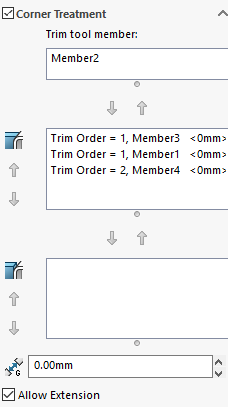

В следующем примере T означает, что элемент 2 перемещен в группу Элемент инструмента отсечения.
Элемент в группе "Отсечение плоскости"
В окне PropertyManager Сложный угол при перемещении элементов в группу Отсечение плоскости, перемещаемые элементы отсекаются. Отсечение основано на порядке отсечений и положениях элементов, которые касаются перемещаемого элемента.

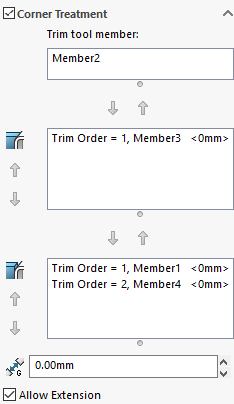

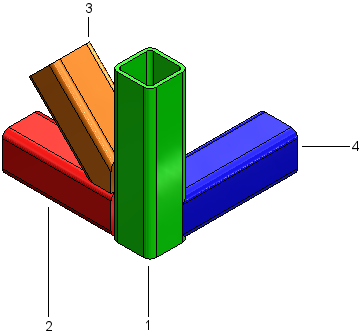

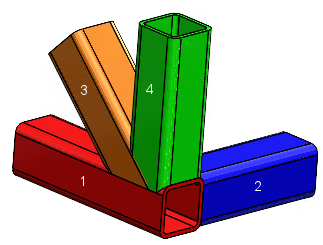

В следующем примере элемент 2 является элементом инструмента отсечения, а элементы 1 и 4 перемещаются в группу отсечения плоскости.
| 1 |
Элемент2: Инструмент отсечения |
| 2 |
Элемент1: Отсечение плоскости, порядок отсечения 1 |
| 3 |
Элемент4: Отсечение плоскости, порядок отсечения 2 |
| 4 |
Элемент3: Отсечение тела, порядок отсечения 1 |
