Можно выбрать оси и плоскости непосредственно в графической области. Это полезно для таких инструментов, как Сопряжение, Измерение, или для массивов.
Наведите курсор на цилиндрические грани и поверхности, чтобы отобразить временные оси. Наведите курсор на грани, затем нажмите Q для отображения справочной геометрии. Выберите несколько объектов справочной геометрии, нажимая клавиши Shift или Ctrl.
Если временные оси не отображаются при наведении курсора, выберите и выберите Отобразить временные оси при наведении курсора на цилиндрические грани.
 |
 |
| Наведите курсор на оси |

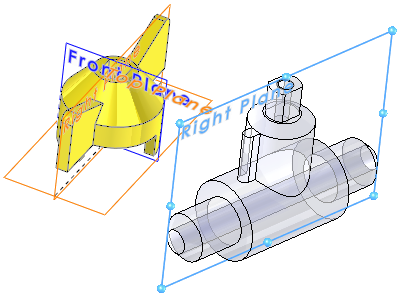

Нажмите Q для выбора плоскостей |
Можно нажать правой кнопкой мыши на компонент в графической области, выбрать Отображение справочной геометрии, а затем отобразить основные плоскости, справочные плоскости, справочные оси или систему координат.
