Использование схем круговых размеров для деталей с отклонением формы

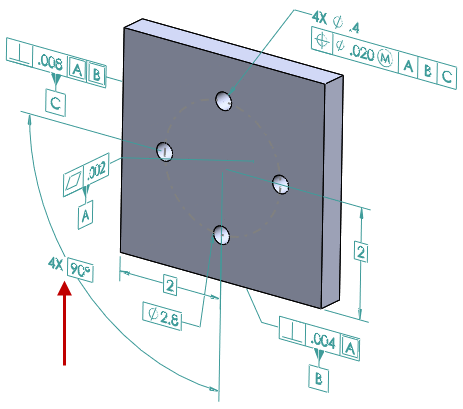

Инструмент DimXpert Схема автонанесения размера поддерживает схемы нанесения полярных размеров.



Для использования схем круговых размеров для деталей с отклонением формы:

  1. Нажмите Инструменты > Параметры > Свойства документа > DimXpert > Геометрический допуск.
  2. В диалоговом окне в разделе Базовые размеры выберите Создать базовые размеры и Полярные.
  3. Нажмите OK.
  4. Нажмите Схема автонанесения размера или Инструменты > MBD Dimension > Схема автонанесения размера.
  5. В окне PropertyManager выберите Настройки и в разделе Нанесение размеров на массив выберите Полярные.
  6. Настройте параметры.
  7. Нажмите .
