Для упрощения модели можно использовать набор правил Defeature.
Чтобы создать набор правил Defeature, выполните следующие действия.
- Откройте модель и выберите Defeature
(панель "Инструменты") или нажмите .
- В окне PropertyManager выберите Силуэт
.
- Нажмите Далее
.
- В разделе Применить правила Defeature к сборке нажмите Редактировать правила.

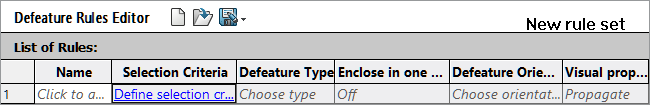

- В диалоговом окне Редактор правил Defeature в поле Имя введите имя.
- В разделе Критерии выбора нажмите Определить критерии выбора.

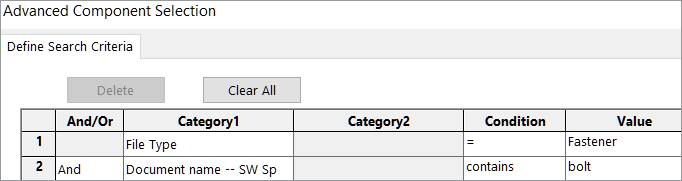

- В диалоговом окне Расширенный выбор компонентов выберите критерии поиска.
Например, выполнять поиск по крепежам, если в имени файла присутствует болт.

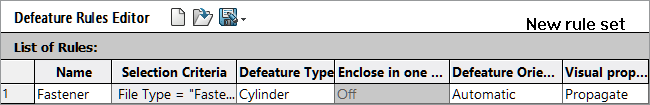

- В диалоговом окне Редактор правил Defeature укажите Тип Defeature и Ориентация Defeature.
Для каждого правила необходимо заполнить Имя, Критерии выбора, Тип Defeature и Ориентация Defeature.
- Дополнительно: Нажмите Сохранить
, чтобы сохранить правила в файле набора правил Defeature (.slddrs).
- В диалоговом окне Редактор правил Defeature нажмите OK, чтобы вернуться к окну PropertyManager.
В разделе Применить правила Defeature к сборке правило находится в состоянии Ожидание.
- Нажмите Применить.
После того как SOLIDWORKS® применит правило к модели состояние изменится на Готово (тел в нормальном состоянии: x из y).
- Дополнительно: Нажмите Сохранить журнал, чтобы сохранить результаты в файл журнала.
При открытии файла журнала отображается список компонентов, в которых удалены элементы, и состояние удаления.
Log for defeature silhouette rules applied to C:\Lifts\LIFT.SLDASM
### Rule: Fasteners - bolts ###
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4568: OK
Rule complete: 6 OK, 0 Failed
