Окно PropertyManager "Мастер шпилек"

Окно PropertyManager Мастер шпилек отображается при создании или редактировании элемента шпильки.

Чтобы открыть это окно PropertyManager, выполните следующие действия.

В детали нажмите Мастер шпилек (панель инструментов "Элементы") или Вставка > Элементы > Мастер шпилек .

Тип шпильки

Создание шпильки на цилиндрическом теле Выберите кромку или цилиндрическую грань, чтобы создать шпильку.
Создание шпильки на поверхности На вкладке Шпилька укажите параметры шпильки. На вкладке Положение выберите грань для размещения шпильки.

Вкладки положения вкладки шпильки

Доступно при нажатии кнопки Создать шпильку на поверхности в разделе Тип шпильки.
Вкладка Шпилька Указывает значения для стержня и резьбы.
Вкладка Положение Установите шпильку на поверхность. Для каждого элемента можно разместить только одну шпильку.

Кромка

Доступно только для параметра Создание шпильки на цилиндрическом теле .
Кромка Выберите внешнюю круговую кромку на цилиндрическом теле, чтобы создать шпильку.

Сведения о стержне

Доступно только для параметра Создание шпильки на поверхности на вкладке Шпилька.
Длина стержня Указывает длину стержня.
Диаметр стержня Указывает диаметр стержня.

Стандарт

Укажите чертежный стандарт, тип и размер резьбы. Основной диаметр обновляется в зависимости от настроек.

  Стандарт Указывает чертежный стандарт, например ANSI Metric или ISO.
  Тип Указывает тип резьбы, например Машинная резьба.
  Размер Указывает размер резьбы.
Наружный диаметр Укажите основной диаметр резьбы. Данное значение определяется параметрами Тип и Размер

Резьба

  Граничное условие Удлинение резьбы от начальной кромки до указанного конечного условия.
Глубина резьбы метчиком Доступно, если для параметра Граничное условие выбрано значение На заданное расстояние. Указывает длину резьбы вдоль шпильки от начальной кромки.
  Категория резьбы Указывает класс резьбы для измерения ослабления или затяжки внешней резьбы сопряжения. Эту информацию можно извлечь и использовать для обозначений отверстий в чертежах.

1A

Свободная промышленная посадка для простой сборки и разборки

2A

Средняя посадка

3A

Плотная посадка для точной подгонки сопрягаемых деталей

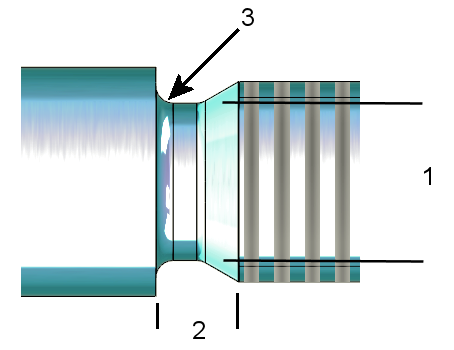

Подрез

Создание подреза на конце резьбовой части шпильки для обеспечения зазора. Значения по умолчанию основаны на значениях, выбранных в разделе Стандартный, но их можно переопределить и настроить.

Диаметр подреза 1
Глубина подреза 2
Радиус подреза 3
Восстановить значения по умолчанию Переопределяет значения в полях и возвращается к значениям по умолчанию. Цвет фона поля — белый для значения по умолчанию или желтый — для введенного значения.
