Пример - копирование с сохранением сопряжений

В этом примере будет рассмотрен способ создания дополнительных экземпляров в сборке с сохранением сопряжений.

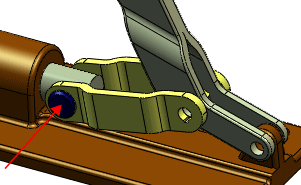

Это пример сборки зажима, содержащей штифт, связующее звено и рычаг. Штифт содержит два сопряжения, которые фиксируют его: «концентричность» и «совпадение». Необходимо создать два новых экземпляра штифта. Копиям понадобятся те же самые сопряжения, какие есть у оригинала.

1	Штырь
2	Связь
3	Рычаг

Для первого экземпляра штифта укажите новую ссылку для сопряжения "концентричность" и используйте ссылку снова для сопряжения "совпадение".

1. При открытой сборке нажмите Копировать с сопряжениями (панель инструментов "Сборка") или Вставка > Компонент > Копировать с сопряжениями.
2. При использовании Выбранные компоненты в модуле PropertyManager, в графической области выберите компонент для копирования, например штифт.



3. Нажмите , чтобы перейти к странице "Сопряжения" в PropertyManager.

   Сопряжения выбранного компонента отображены в разделе Сопряжения в окне PropertyManager.

   Чтобы предотвратить вращение в концентрических сопряжениях, если одна из ссылок допускает вращение, выберите Заблокировать вращение.

4. В окне выбора под сопряжением щелкните, например "Концентричность".
   Ссылка сопряжения высвечивается в графической области.

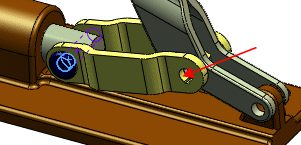

5. Выберите местоположение для копирования компонента с соответствующим сопряжением, например отверстие в цепи, как показано далее:


   Так как в данном примере выполняется копирование ссылки сопряжение концентричности, необходимо выбрать соответствующую геометрию для данного типа сопряжения, например отверстие.

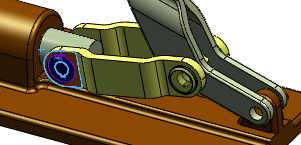

   В графической области будет выполнен предварительный просмотр скопированного компонента, и для копируемого сопряжения будет выделена ссылка на сопряжение. В окне PropertyManager в разделе Сопряжения будет выделено окно выбора для следующего сопряжения. В данном примере выделено окно выбора сопряжения совпадения.



   Укажите ссылку для каждого сопряжения. Так как в данном примере обе петли рычага являются копланарными, новый штифт может использовать ту же ссылку сопряжения совпадения, что и исходный.

6. Чтобы применить для следующего сопряжения ссылку, используемую исходным компонентом, в разделе Сопряжения модуля PropertyManager выберите Повторить,. В данном примере под сопряжением совпадения выберите Повтор.
7. Нажмите .
   В сборку будет добавлена копия выбранного компонента. Окно выбора становится пустым и можно создавать следующую копию.

   Теперь добавьте компонент, копирующий сопряжения их исходного экземпляра, но использующий новые ссылки для обоих сопряжений. В данном примере скопируйте штифт в другое отверстие, но с новыми ссылками на сопряжение.

8. Выберите другое местоположение для копии компонента и его первой ссылки на сопряжение.

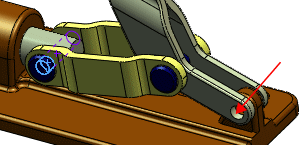

   В данном примере выберите отверстие в рычаге, определяющем ссылку на сопряжение концентричности для штифта.


9. В окне PropertyManager для сопряжения «совпадение» очистите поле Повторить.
10. Выберите новую ссылку для следующего сопряжения.

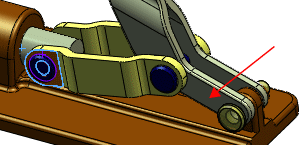

    В данном примере выберите плоскую грань рычага в качестве ссылки на сопряжение совпадения данной копии штифта.


11. Два раза нажмите кнопку .
    Копии компонента также отобразятся в дереве конструирования FeatureManager. Новые сопряжения появятся в папке Сопряжения .
