Инструмент Найти похожий материал можно использовать для выполнения разных видов поиска материалов, таких как «Отобразить все более крепкие материалы с меньшей плотностью» или «Отобразить похожие материалы с большим модулем сдвига.»
При использовании Sustainability с помощью инструмента Найти похожий материал можно определить материал для детали или изменить материал для выбранного компонента в полностью определенной сборке.
-
На панели задач Sustainability в разделе Материал нажмите кнопку Найти похожий.
Появится диалоговое окно
Найти похожий материал, в верхней строке которого будут отображаться свойства исходного материала.
Указанные свойства зависят от материала.
-

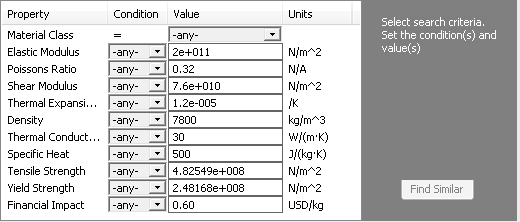

В центральной части введите критерии поиска для похожего материала.
Например, при поиске всех материалов, аналогичных исходному материалу, но с меньшей плотностью, в разделе Условие для параметра Плотность выберите <.
Чтобы изменить критерии поиска, нажмите кнопку Редактировать и измените параметры.
-
Рядом с критерием поиска нажмите кнопку Найти похожий.

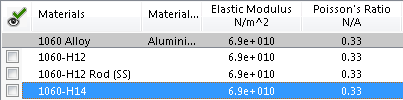

Появится список похожих материалов и их свойств, которые были найдены по заданным параметрам. Порядок расположения элементов списка определяется заданными критериями, первыми будут отбираться результаты, более близкие к целевым значениям.
Чтобы отфильтровать список, установите флажок
слева от списка
Материалы и нажмите
Отобразить только выбранные
.
-
Чтобы просмотреть оценки экологического воздействия похожих материалов в сравнении с исходным, нажмите на любой строке с данными материалами.
На панели Оценка экологического воздействия данного диалогового окна в полосе Выбранный для каждого фактора воздействия указывается, что у выбранного материала оценка экологического воздействия больше
или меньше
, чем у исходного материала. Секторные диаграммы также обновляются.
Ниже секторных диаграмм две полосы Выбранный / Исходный указывают на изменение в области Финансовое влияние материалов.
- Используйте раскрывающиеся списки справа от секторных диаграмм, если необходимо модифицировать Процесс изготовления или изменить отображаемые Единицы измерения.
-
После выбора материала для использования нажмите кнопку Принимаю.
Выбранный материал отобразится в разделе Материал панели задач Sustainability, и данное диалоговое окно закроется.
