Объединение сварных швов одного типа в таблицах сварных швов

В таблицах сварных швов можно объединять сварные швы одного типа. Для каждого элемента в таблице указываются такие свойства, как длина, масса и количество сварных швов.

Для объединения сварных швов одного типа в таблице сварных швов:

  1. Щелкните значок перемещения таблицы , расположенном в левом верхнем углу таблицы, для выделения таблицы сварного шва.
  2. В окне Таблица сварных швов в PropertyManager в разделе Параметры выберите элемент Объединить сварные швы одного типа.
  3. Нажмите .
    При изменении данных сварного шва будут обновлены данные таблицы сварного шва.

Факторы, определяющие одни и те же типы сварных швов: размер, обозначение, заметка сварного шва, материал сварного шва и процесс сварки. В этом примере при объединении типов сварных швов будут объединены строки 1 и 2, 6 и 7, а также 8 и 9. Строки 3 и 4 не будут объединены, поскольку типы сварных швов различаются. Например, при объединении строк 1 и 2 длина сварного шва составит 180 (2x50 + 2x40), а количество — 1.

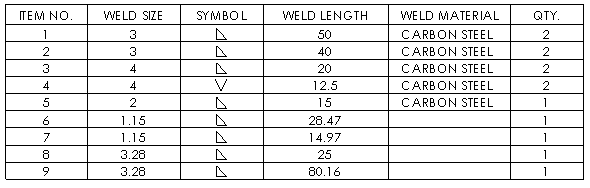

Не объединены (сварные швы группируются по типу, размеру и длине).
Объединены (сварные швы группируются по типу и размеру).
