Управление надписями и сценами с помощью состояния отображения

Можно определить состояния отображения для использования разных экземпляров надписей и сцен.

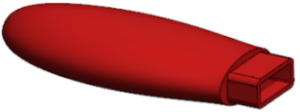

1. Откройте сборку в дереве конструирования FeatureManager, нажмите правой кнопкой мыши на компонент и выберите Открыть деталь .



2. Добавление и настройка состояния отображения:
   1. Нажмите в верхней части дерева конструирования FeatureManager.
      Появится панель отображения.



   2. Нажмите правой кнопкой мыши на панель отображения и выберите Добавить состояние отображения.
   3. Введите имя.
   4. Выберите вкладку DisplayManager .
   5. Нажмите Просмотр надписей и выберите Открыть библиотеку надписей.
   6. На панели задач перетащите надпись Штрихкод на деталь.
      При перетаскивании надписи и размещении ее на компоненте над надписью появится манипулятор. Можно изменить направление и выравнивание надписи с помощью манипулятора.
   7. В окне PropertyManager Надписи в разделе Состояния отображения выберите Это состояние отображения и нажмите .
   8. Нажмите правой кнопкой мыши в графической области и выберите Редактировать сцену .
   9. На панели задач выберите Сцены презентации и перетащите сцену Фон - кухня в графическую область.
   10. Нажмите .



3. Добавьте новое состояние отображения.
   1. Нажмите правой кнопкой мыши на панель отображения и выберите Добавить состояние отображения .
   2. Введите имя.
   3. В DisplayManager нажмите правой кнопкой мыши на состояние отображения и нажмите Удалить.
   4. В окне PropertyManager Надписи нажмите Открыть библиотеку надписей.
   5. На панели задач перетащите надпись Разработано с помощью SOLIDWORKS на деталь.
   6. В окне PropertyManager Надписи в разделе Состояния отображения выберите Это состояние отображения и нажмите .
   7. Нажмите правой кнопкой мыши в графической области и выберите Редактировать сцену .
   8. На панели задач выберите Сцены презентации и перетащите сцену Фон - заводское помещение в графическую область.
   9. Нажмите .

4. На вкладке ConfigurationManager в разделе Состояния отображения дважды нажмите на состояние отображения для изменения состояний отображения.
5. В разделе CommandManager Инструменты отрисовки выберите Целевые состояния отображения .
   Отобразится диалоговое окно Целевые состояния отображения.
   При изменении состояний отображения активное состояние выбирается в диалоговом окне Целевые состояния отображения. Это полезно для удаления или настройки надписи и сцен в активном состоянии отображения.
