Создание обрезанного и местного вида без контура

Обрезанный вид и местный вид не поддерживают использование контура.

Обрезанный вид без контура

Обрезанный вид с полным контуром

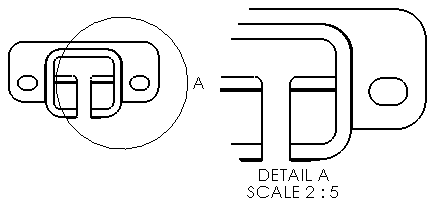

Местный вид без контура

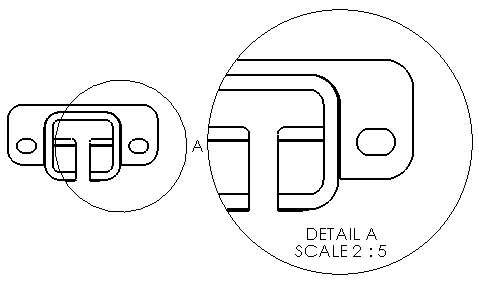

Местный вид с полным контуром

Чтобы создать обрезанный вид без контура:

1. В чертежном виде начертите замкнутый профиль эскиза, такой как окружность.


2. Выберите окружность.
3. Нажмите Обрезанный вид (панель инструментов "Чертеж") или Вставка > Чертежный вид > Обрезанный.


4. Выберите чертежный вид.
5. В разделе Обрезанный вид окна PropertyManager выберите Без контура.


6. Нажмите .
