Создание таблиц блоков заголовков

  1. В окне детали или сборки нажмите Таблица блока заголовка (панель инструментов «Таблица») или нажмите Вставка > Таблица > Таблица блока заголовков.
  2. В окне PropertyManager выполните одно из следующих действий.
    • Чтобы использовать шаблон для создания таблицы в разделе Шаблон таблицы нажмите Открыть шаблон таблицы блока заголовка PM_Table_Browse_Template.gif, а затем в диалоговом окне выберите шаблон и нажмите Открыть.
    • Чтобы создать таблицу блока заголовка без использования шаблона, в разделе Размер таблицы блока заголовка задайте для таблицы число столбцов и строк.
  3. При создании таблицы блока заголовка без использования шаблона в разделе Граница выполните одно из следующих действий.
    • Нажмите Использовать настройки документа, чтобы использовать настройки границ, которые хранятся в настройках детали или сборки.
    • Очистите Использовать настройки документа и выберите толщину линии для Граница рамки кнопка border_boundary.png и Граница сетки кнопка border_grid.png.
  4. Щелкните .

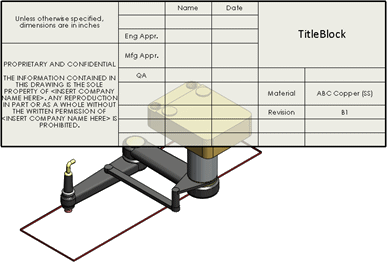

  5. Разместите таблицу в графической области путем перетаскивания и нажатия.
    Таблица будет полупрозрачной, чтобы можно было просмотреть модель.


  6. Чтобы задать пропорциональные размеры таблицы, выполните следующие действия.
    1. Переместите курсор мыши в верхний левый угол и нажмите .
    2. В разделе Масштабирование таблицы блока заголовка окна PropertyManager измените размер таблицы с помощью счетчика.
      Можно также изменить границы.
    3. Щелкните .
    Можно также изменить размер таблицы в графической области путем перетаскивания угла таблицы. Однако при этом размер шрифта не будет изменяться пропорционально размеру таблицы.
  7. Отредактируйте таблицу, используя панели инструментов ячеек, строк и столбцов таблицы, которые отобразятся при нажатии в ячейке. См. раздел Ячейки таблицы, строки или столбца панели инструментов.
  8. Нажмите правой кнопкой мыши в таблице, чтобы отобразить меню, с помощью которого можно выполнить следующие действия.
    • Добавить и изменить столбцы и строки
    • Сохранить таблицу как шаблон
    • Открыть таблицу в отдельном окне
    • Распечатать таблицу блока заголовка и модель
      Чтобы распечатать только данную таблицу, ее следует открыть в отдельном окне и выполнить печать.
