Вставка компонентов из PartSupply

3DEXPERIENCE Marketplace | PartSupply — это каталог бесплатных 3D-компонентов. К ним относятся доступные для скачивания 3D-модели с информацией для проектировщиков, инженеров-технологов и менеджеров по снабжению.

Перед использованием PartSupply в SOLIDWORKS необходимо установить дополнение 3DEXPERIENCE Marketplace. Дополнение является бесплатным и доступно на сайте Бесплатные загрузки SOLIDWORKS.

В SOLIDWORKS можно использовать PartSupply, чтобы найти 3D-компоненты и вставить их в сборку или заменить ими существующие компоненты. Можно выполнить поиск деталей с похожими геометриями и атрибутами, например, одинаковый источник или размер.

Чтобы вставить компоненты из PartSupply, выполните следующие действия.

  1. В CommandManager сборки нажмите Вставить > Компоненты > Вставить из PartSupply .

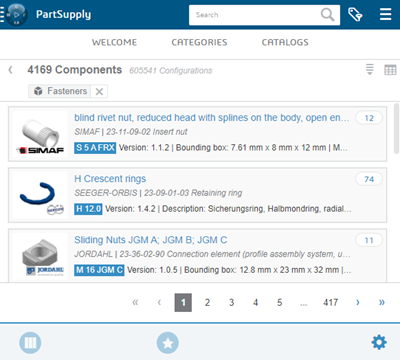

  2. Выполните поиск или просмотрите каталог.

    Чтобы найти деталь с аналогичной геометрией, правой кнопкой мыши нажмите на деталь в дереве конструирования FeatureManager и выберите Найти похожее в PartSupply.
  3. При обнаружении необходимой детали перетащите компонент из миниатюры в результатах поиска, с панели Проектирование или из строки в таблице Конфигурации в SOLIDWORKS. Можно также использовать команду Открыть или Вставить на странице каталога.
  4. Необязательно: Замена компонента в сборке моделью из PartSupply:
    1. Выберите компонент для замены в SOLIDWORKS.
    2. Найдите на деталь в PartSupply, которой вы хотите заменить компонент.
    3. Нажмите Заменить на странице каталога.
При открытии сборки, которая создана в 3DSpace в SOLIDWORKS, пользователь не может вставлять компоненты, существующие в хранилище SOLIDWORKS PDM. И наоборот, при открытии сборки непосредственно из хранилища SOLIDWORKS PDM невозможно вставить компонент, расположенный в 3DSpace с помощью PartSupply. Чтобы обойти это ограничение, перенесите компонент или сборку из хранилища SOLIDWORKS PDM в 3DSpace.

Дополнительные сведения см. в разделе 3DEXPERIENCE Marketplace | PartSupply.
