Управление профилями с помощью графического манипулятора

Можно использовать графический манипулятор для взаимодействия с профилем структурного элемента на экране.

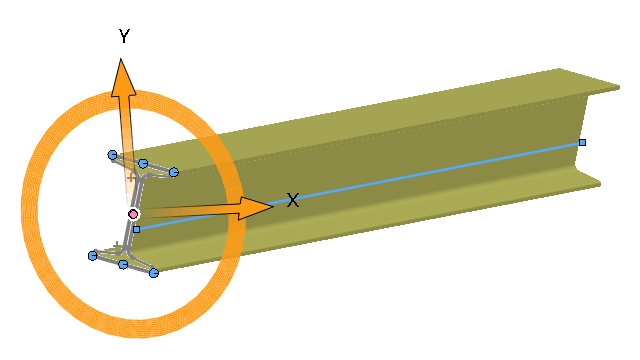

В окне PropertyManager Профиль выберите вкладку Профиль для отображения графического манипулятора. С помощью манипулятора перетащите или поверните профиль, чтобы выровнять его.

Для работы с профилями с помощью графического манипулятора выполните следующие действия.

  1. Перетащите горизонтальный или вертикальный маркер, чтобы сместить профиль в соответствующем направлении.
  2. Поверните круговой маркер графического манипулятора, чтобы повернуть профиль вокруг точки пронзания.
  3. Необязательно: Дважды нажмите на горизонтальный или вертикальный маркер, чтобы перевернуть профиль в соответствующем направлении.
