Повторное прикрепление подвешенных размеров

Чтобы повторно прикрепить подвешенные размеры, выполните следующие действия.

  1. Правой кнопкой мыши нажмите на подвешенный размер, затем нажмите Повторно прикрепить.

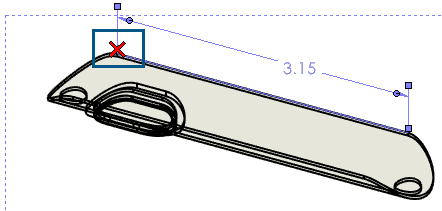

    SOLIDWORKS® выделяет подвешенную точку с помощью X на выносной линии.

  2. Выберите точку на модели, чтобы прикрепить к ней подвешенную точку.
    Подвешенная точка будет прикреплена в выбранном месте.
    • Строка состояния в нижней части окна SOLIDWORKS указывает, где выбрать модель.
    • Сообщение информирует о том, что выбор является недопустимым.
    • Если вы не хотите выбирать точку на модели, нажмите клавишу Enter, чтобы переместить X в следующую точку.
    • Параметр Повторно прикрепить не поддерживает следующие размеры:
      • Импортированный
      • DimXpert
      • Цепочка
      • Симметричные линейные диаметры
      • Длина путей
  3. Повторяйте шаг 2 до тех пор, пока на выносной линии с помощью X не будут выделены подвешенные точки.
