Создание разрезов тел сетки BREP при помощи плоских объектов

Для разрезания тел сетки BREP с помощью плоских объектов выполните следующие действия:

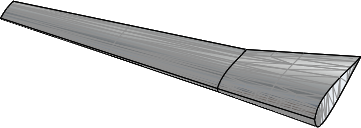

  1. Откройте модель тела сетки BREP.
  2. Нажмите Вставка > Разрезание .

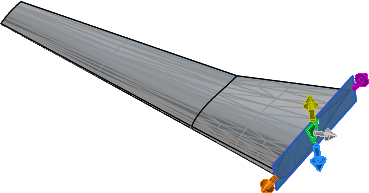

  3. Выберите фасет в центре плоской грани.
  4. В окне PropertyManager укажите параметры и нажмите .
    Программа создает сегменты линий при наличии любых пересечений сетки.

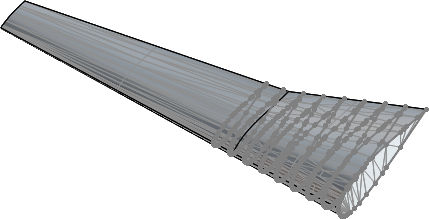

    Папка slice1 отображается в дереве конструирования FeatureManager, которое содержит разрезающие плоскости и эскизы.
