Проверка симметрии сборки

Чтобы проверить симметрию компонентов сборки по отношению к плоскости:

  1. Выберите Проверка симметрии tool_symmetry_check_utilities.gif (панель инструментов Инструменты).
  2. Для параметра Настройки для анализа выберите один из следующих вариантов:

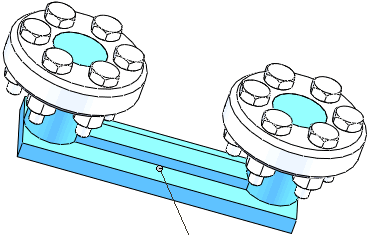

    • Одна плоскость для проверки симметрии по отношению к выбранной Плоскости.

    • Две параллельные грани для проверки симметрии по отношению к плоскости в середине между и параллельной выбранным Граням.

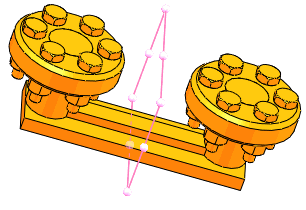

    • Две точки для проверки симметрии по отношению к плоскости, которая перпендикулярна расположенной по середине между двумя Точками линии.
  3. Для узлов и подузлов сборки выберите параметр Рассматривать узлы сборки как компоненты, если необходимо.
    Выбор этого параметра проверяет симметрию по отношению к подузлам внутри сборки, игнорируя компоненты подузлов. Отмена этого параметра включает компоненты подузлов в проверку симметрии сборки.
  4. Чтобы изменить цвет проверенных симметричных компонентов сборки:
    1. В разделе Настройки цвета выберите параметр Симметричные компоненты и нажмите на параметр Редактировать цвет.
    2. Измените цвет и нажмите кнопку OK.

    Также можно изменить настройки цветов ассиметричных компонентов.

  5. Нажмите Проверить.

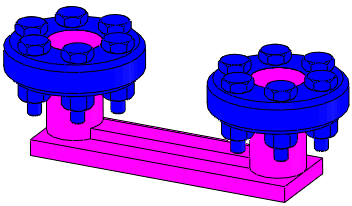

    Проверенные симметричные и несимметричные компоненты сборки отображаются в назначенном цвете.

  6. При выборе компонента сборки в списке Результаты проверки симметрии компонент высвечивается в графической области.
  7. Чтобы сохранить отчет проверки симметрии, выберите Сохранить отчет.
  8. Закройте PropertyManager проверка симметрии или выберите Повторная проверка, чтобы запустить другую проверку симметрии.
