Отсечение сложных углов

При назначении элемента в качестве инструмента отсечения он растягивается в графической области. В данном примере показано, как назначить элемент в качестве инструмента отсечения, а другой элемент — в качестве плоского тела отсечения.

1. Откройте модель, которая содержит три пересекающихся элемента или более.
2. В дереве конструирования FeatureManager нажмите правой кнопкой мыши Управление углом и выберите Редактировать элемент .

   На вкладке Сложный раздела Управление углом отобразится окно PropertyManager. В разделе Обработка углов, Отсечение тела перечислены все пересекающиеся элементы.

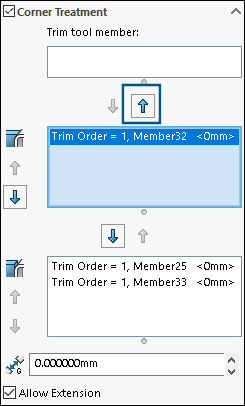

3. В разделе Отсечение тела выберите элемент и нажмите , чтобы переместить элемент в группу Элемент инструмента отсечения.


4. Выберите другой элемент в разделе Отсечение тела и нажмите , чтобы переместить элемент в группу Отсечение плоскости.
5. В разделе Параметр отсечения плоскости выберите Отсечение плоскости по ближней точке или Отсечение плоскости по дальней точке .

   Можно также указать Автоматически или Определяется пользователем для настройки инструмента отсечения и измерения зазора .

6. Увеличьте пересечение углов в графической области, чтобы отобразить эффект обрезки.
7. Выберите .
