Применение ограничений сборки

Третьим этапом проведения исследования TolAnalyst является определение ограничения детали в упрощенной сборке.

Ограничения сборки аналогичны сопряжениям. Ограничения создаются вследствие установки взаимосвязи между элементами DimXpert, в то время как сопряжения создаются вследствие установки взаимосвязи между геометрическими объектами. Кроме того, ограничения применяются последовательно, что имеет большую роль и может значительно повлиять на результаты. Примеры: Порядок ограничений сборки

Условные обозначения ограничений

Чтобы задать ограничения, используйте условные обозначения ограничений. В условном обозначении ограничения показан тип ограничения, после которого отображается название элемента, для которого применяется ограничение. Доступны только подходящие типы ограничений.

Например, ограничение совпадения, примененное к плоскости 1, будет отображено как Plane1 (Плоскость1). Нажмите кнопку 1, 2 или 3, чтобы последовательно применить ограничения: первичное (1), вторичное (2) и третичное (3), аналогично спецификации баз в области управления элементами. Примеры: Применение нескольких ограничений к элементам

Типы ограничений:
  • Совпадение
  • Концентричность
  • Расстояние
  • Касательность
  • Шаблон

Чтобы определить ограничения сборки:

  1. В разделе Допуск сборки выберите деталь, для которой в упрощенной сборке требуется ограничение. Например, в следующей сборке, состоящей из двух деталей, деталь бобышки выбрана в качестве базовой детали в последовательности сборки. Выберите деталь пластины с отверстием, чтобы применить к ней ограничение.
    Базовая деталь отображается как ограниченная PM_Constrained.gif, поскольку она определена как исходная деталь.
    Варианты ограничений отображаются при активизации первичных (1) ограничений. Меткой для любого ограничения является имя элемента в выбранной детали.

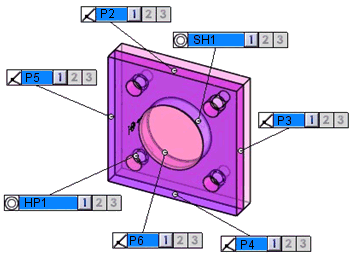

    Варианты ограничений для пластины с отверстием:
    • Плоскость, совпадающая с основанием бобышки (плоскость P6)
    • Четыре наружные плоскости (P2, P3, P4 и P5)
    • Центральное отверстие (Simple Hole (Простое отверстие) SH1)
    • Массив из четырех отверстий (Массив отверстий HP1)
    Имена ограниченных элементов в условных обозначениях ограничений представлены в сокращенном виде в этом разделе. В реальном интерфейсе пользователя в условных обозначениях отображаются полные имена элементов. Например, P2 иHP1 представлены в интерфейсе пользователя как Plane2 (Плоскость2) и Hole Pattern1 (Массив отверстий1).
  2. Задайте первичное ограничение, выбрав 1 в условном обозначении ограничения для плоскости P6.
    Ограничение будет добавлено в список Ограничения. В условных обозначениях ограничений в графической области отобразятся обновленные первичные и возможные вторичные ограничения, соответствующие конкретному случаю.

    Когда в упрощенной сборке для каждой детали применяется как минимум одно ограничение, желтое окно сообщения становится зеленым, а кнопка активной.
  3. Задайте следующее ограничение. Например, выберите цифру 2 в условном обозначении центрального отверстия (Simple Hole (Простое отверстие) SH1), чтобы задать это отверстие в качестве вторичного ограничения.
    Ограничение будет добавлено в список Ограничения. В условных обозначениях ограничений отобразятся обновленные вторичные и возможные третичные ограничения, соответствующие конкретному случаю.

  4. Задайте третичное ограничение. Например, выберите цифру 3 в условном обозначении плоскости P3.
    Ограничение будет добавлено в список Ограничения. В условных обозначениях ограничений отобразятся обновленные третичные ограничения, соответствующие конкретному случаю.

  5. Щелкните .
